产品型号 | PTH08080WAH |
描述 | DC DC转换器0.9-5.5V 2.25A |
分类 | 电源-板上安装，DC DC转换器 |
制造商 | 德州仪器 |
系列 | PTH08080W |
打包 | 托盘 |
零件状态 | 活性 |
工作温度 | -40°C?85°C |
包装/箱 | 5-DIP模块 |
尺寸/尺寸 | 0.60英寸长x 0.50英寸宽x 0.32英寸高(15.2毫米x 12.7毫米x 8.1毫米) |
基本零件号 | PTH08 |
PTH08080WAH
制造商包装说明 | PACKAGE-5 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
模拟IC-其他类型 | 开关稳压器 |
输入电压标称 | 12.0伏 |
最小输入电压 | 4.5伏 |
最大输入电压 | 18.0伏 |
JESD-30代码 | R-PDMA-T5 |
JESD-609代码 | e3 |
功能数量 | 1 |
端子数 | 5 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
最大输出电流 | 2.25安 |
输出电压标称 | 3.3伏 |
包装主体材料 | 塑料/环氧树脂 |
包装形状 | 长方形 |
包装形式 | 电子组件 |
安装类型 | 通孔 |
切换台配置 | BUCK |
最大开关频率 | 300.0 kHz |
技术 | HYBRID |
温度等级 | 产业 |
终端完成 | 锡(Sn) |
终端表格 | 贯穿孔 |
终端位置 | DUAL |
附加功能 | 在0.9V至18V的可调模式下工作 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
在85°C时输出电流高达2.25A
4.5V至18V输入电压范围
宽输出电压调节(0.9V至5.5V)
效率高达93%
开/关禁止
欠压锁定(UVLO)
输出过电流保护(非锁定，自动复位)
过热保护
表面贴装
安全机构认证：UL / CUL 60950，EN60950
通讯与网络
传感与仪器
PTH08080WAH符号

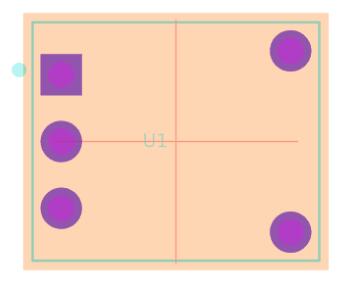

PTH08080WAH脚印
