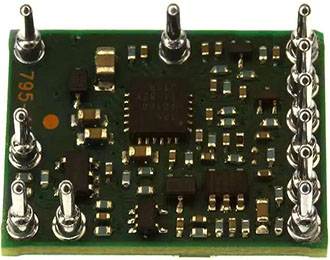

PTH04T241WAD是一款高性能10A额定非隔离电源模块。这些模块代表了流行的PTH系列电源模块的第2代，包括更小的占地面积和附加功能。经过优化，可与所有陶瓷电容器一起使用。PTH04T241WAD在2.2V至5.5V的输入电压范围内工作，需要单个电阻器将输出电压设置为0.69V至3.6V范围内的任何值。宽输入电压范围特别适用于使用2.5-V、3.3-V或5-V中间总线架构的高级计算和服务器应用程序。
产品型号 | PTH04T241WAD |
描述 | DC DC转换器0.69-3.6V |
类别 | 电源 - 板载，直流直流转换器 |
制造商 | 德州仪器 |
系列 | PTH04T241W |
工作温度 | -40°C ~ 85°C |
包装/箱 | 11-DIP 模块 |
尺寸/尺寸 | 0.87 英寸长 x 0.62 英寸宽 x 0.33 英寸高(22.1 毫米 x 15.7 毫米 x 8.4 毫米) |
基本零件号 | PTH04 |
PTH04T241WAD
制造商包装说明 | DIP-11 |
零件状态 | 积极 |
模拟 IC - 其他类型 | DC-DC稳压电源模块 |
控制方式 | 电压模式 |
效率(主输出) | 94.0% |
输入电压-Nom | 5.0 伏 |
输入电压-最小值 | 2.2V |
输入电压-最大值 | 5.5V |
JESD-30 代码 | R-PXMA-T11 |
JESD-609 代码 | e3 |
线路调节-最大 | 0.09% |
负载调节-最大 | 0.06% |
功能数量 | 1 |
输出数量 | 1.0 |
终端数量 | 11 |
输出电流-最大 | 10.0 安 |
输出电压-Nom | 3.3V |
纹波电压(主输出) | 0.007 Vrms |
子类别 | 电源模块 |
安装方式 | 通孔 |
最大开关频率 | 400.0 kHz |
切换台配置 | 降压 |
技术 | HYBRID |
温度等级 | 工业的 |
终端完成 | 哑光锡 (Sn) |
终端形式 | 通孔 |
终端间距 | 2.54 毫米 |
总功率输出-最大 | 33.0 瓦 |
高度 | 7.5 毫米 |
长度 | 22.1 毫米 |
宽度 | 15.75 毫米 |
附加功能 | 远程关机 |
包装体材料 | 塑料/环氧树脂 |
包装代码 | XMA |
包装形状 | 长方形 |
包装风格 | 微电子组件 |
| 属性 | 描述 |
| REACH状态 | REACH受影响 |
| 无铅 | 无铅 |
RoHS 状态 | 符合 ROHS3 |
湿气敏感度(MSL) | 1(无限制) |
高达10A的输出电流
2.2V至5.5V输入电压
宽输出电压调整(0.69V至3.6V)
±1.5%总输出电压变化
效率高达96%
输出过流保护(非锁存、自动复位)
工作温度：-40°C至85°C
安全机构批准：UL/IEC/CSA-C22.260950-1
预偏置启动
开/关禁止
差分输出电压远程检测
可调欠压锁定
Auto-Track?测序
陶瓷电容版(PTH04T241W)
TurboTrans?技术
旨在满足
高达300A/μs的超快瞬态要求
智能同步技术
复杂的多电压系统
微处理器
巴士司机
PTH04T241WAD符号
PTH04T241WAD脚印
PTH04T241WAD封装
