时间：2023/7/6 17:21:04
阅读：533
PCM2912APJTR是德州仪器(TI)的单芯片USB立体声音频编解码器，具有符合USB2.0标准的全速协议控制器和用于耳机应用的模拟前端(AFE)功能。USB协议控制器无需软件代码即可工作，但可以根据要求修改USB描述符。PCM2912APJTR采用SpAct?架构，这是TI独特的系统，可从USB数据包数据中恢复音频时钟。具有SpAct的片上模拟PLL可实现独立回放和低时钟抖动的记录采样率。
| 制造商 | 德州仪器 |
| 制造商产品编号 | PCM2912APJTR |
| 供应商 | 德州仪器 |
| 描述 | 带有 USB 32TQFP 的 I2C 立体声音频编解码器 |
| 详细描述 | 立体声音频 接口 16 b USB 32-TQFP(7x7) |
| 类别 | 集成电路(IC)接口-编解码器 |
| 工作温度 | -25°C~85°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 32-TQFP |
| 基本产品编号 | PCM2912 |
PCM2912APJTR
| 零件状态 | 在售 |
| 类型 | 立体声音频 |
| 数据接口 | USB |
| 分辨率(位) | 16乙 |
| ADC/DAC的数量 | 1/2 |
| 信噪比，ADC/DAC(db)典型值 | 92/92 |
| 动态范围，ADC/DAC(db)典型值 | 90/90 |
| 电压-电源，模拟 | 4.35V～5.25V |
| 电压-电源，数字 | 4.35V～5.25V |
| 箱/包 | TQFP |
| 引脚数 | 32 |
| 界面 | USB |
| 最大结温(Tj) | 150℃ |
| 最大电源电压 | 5.25伏 |
| 最小电源电压 | 3伏 |
| A/D转换器数量 | 1 |
| ADC通道数 | 1 |
| 模拟输入数量 | 1 |
| 模拟输出数量 | 2 |
| D/A转换器数量 | 1 |
| DAC通道数 | 2 |
| 工作电源电压 | 5伏 |
| 包装 | 磁带和卷轴 |
| 解析度 | 2乙 |
| 采样率 | 48秒 |
| 信噪比(SNR) | 92分贝 |
| 高度 | 1.2毫米 |
| 长度 | 7毫米 |
| 厚度 | 1毫米 |
| 宽度 | 7毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3 |
| 湿气敏感度(MSL) | 1(无限制) |
| REACH状态 | REACH不受影响 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
16位Delta-SigmaADC和DAC
带麦克风输入的单声道ADC
抽取数字滤波器
单端电压输入
包括抗混叠滤波器
包括数字HPF
麦克风偏置、麦克风放大器和输入PGA
带耳机输出的立体声DAC
Pop/Click无噪音
单电源：5V典型值(VBUS)
Package:32-PinTQFP
USB耳机
USB扬声器
USB特色消费音频产品
USB音频接口盒
USB监视器
视频会议系统

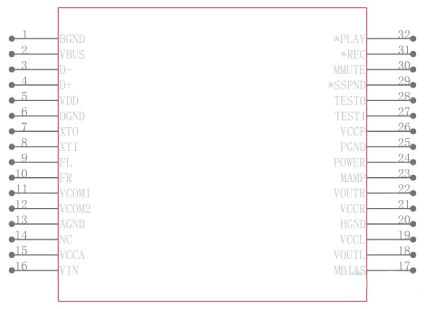

PCM2912APJTR符号
PCM2912APJTR焊垫
PCM2912APJTR 3D模型
PCM2912APJTR封装
型号 | 制造商 | 品名 | 描述 |
| PCM2912APJT | 德州仪器 | 编解码器 | USB接口,立体声,1,2,-40°C,125°C,48kSPS |
