产品型号 | OPA4171AIDR |
描述 | IC OPAMP GP 4电路14SOIC |
分类 | 集成电路(IC)，线性-放大器-仪表，运算放大器，缓冲放大器 |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
工作温度 | -40°C?125°C |
包装/箱 | 14-SOIC(0.154“，3.90mm宽度) |
供应商设备包装 | 14-SOIC |
基本零件号 | OPA417 |
OPA4171AIDR
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
功放类型 | 运算放大器 |
输出类型 | 轨到轨 |
结构 | 电压反馈 |
平均偏置电流最大值(IIB) | 0.0035微安 |
偏置最大电流(IIB)@ 25C | 1.5E-5 μA |
共模抑制比 | 120.0分贝 |
共模抑制比-最小值 | 104.0分贝 |
频率补偿 | 是 |
输入失调电压最大值 | 1800.0 μV |
JESD-30代码 | R-PDSO-G14 |
JESD-609代码 | e4 |
低偏见 | 是 |
微功率 | 是 |
负电源电压极限最大值 | -20.0伏 |
负电源电压标称(Vsup) | -18.0伏 |
功能数量 | 4 |
端子数 | 14 |
电压-电源，单/双(±) | 2.7V?36V，±1.35V?18V |
最低工作温度 | -40℃ |
最高工作温度 | 125℃ |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
座高 | 1.75毫米 |
摆率标称 | 1.5 V /秒 |
子类别 | 运算放大器 |
最大电源电流 | 0.595毫安 |
电源电压极限最大值 | 20.0伏 |
电源电压标称(Vsup) | 18.0伏 |
安装类型 | 表面贴装 |
技术 | 双极 |
温度等级 | 汽车业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | 鸥翼型 |
端子间距 | 1.27毫米 |
终端位置 | DUAL |
时间@峰值回流温度最大值(秒) | 未标明 |
统一增益BW-Nom | 3000.0 kHz |
最小电压增益 | 316000.0 |
长度 | 8.65毫米 |
宽度 | 3.9毫米 |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | SOP |
包装等效代码 | SOP14，.25 |
包装形状 | 长方形 |
包装形式 | 小轮廓 |
包装方式 | TR |
制造商包装说明 | SOIC-14 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
RFI滤波输入
输入范围包括负电源
输入范围为正电源
14nV /√Hz低噪声
±0.3μV /°C(典型值)的低失调漂移
475μA /放大器低静态电流
120dB典型的高共模抑制
8pA低输入偏置电流
行业标准包装：
8引脚SOIC
引脚MSOP
14引脚TSSOP
微包装：
单在SOT553
双路VSSOP-8
电源管理
信号处理
测试与测量
便携式设备

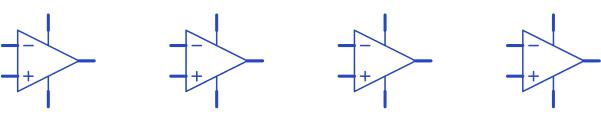

OPA4171AIDR符号
OPA4171AIDR脚印
