OPA314AIDBVR单通道、双通道和四通道运算放大器代表了新一代低功耗通用CMOS放大器。轨到轨输入和输出摆幅、低静态电流(5VS时通常为150μA)以及3MHz的宽带宽以及极低的噪声(1kHz时为14nV/√Hz)使该系列非常具有吸引力适用于需要在成本和性能之间取得良好平衡的各种电池供电应用。低输入偏置电流支持MΩ源阻抗的应用。OPA314AIDBVR器件的稳健设计为电路设计人员提供了易用性：单位增益稳定性和高达300pF的容性负载、集成的RF/EMI抑制滤波器、在过驱动条件下无相位反转以及高静电放电(ESD)保护(4-kVHBM)。这些器件针对低至1.8V(±0.9V)和高达5.5V(±2.75V)的低电压运行进行了优化，额定温度范围为–40°C至125°C的整个扩展温度范围。
| 制造商 | 德州仪器 |
| 制造商产品编号 | OPA314AIDBVR |
| 供应商 | 德州仪器 |
| 描述 | IC OPAMP GP 1 电路 SOT23-5 |
| 详细描述 | 通用 放大器 1 电路 满摆幅 SOT-23-5 |
| 类别 | 集成电路(IC)线性器件-放大器-仪器、运算放大器、缓冲放大器 |
| 工作温度 | -40°C~125°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | SC-74A，SOT-753 |
| 供应商器件封装 | SOT-23-5 |
| 基本产品编号 | OPA314 |
OPA314AIDBVR
| 零件状态 | 在售 |
| 详细说明 | 通用放大器1电路轨到轨SOT-23-5 |
| 放大器类型 | 一般用途 |
| 电路数 | 1 |
| 输出类型 | 轨对轨 |
| 增益带宽积 | 3兆赫 |
| 压摆率 | 1.5V/微秒 |
| 电流-输入偏置 | 0.2pA |
| 电压-输入偏移 | 20mA |
| 电压-电源，单/双(±) | 1.8V～5.5V，±0.9V～2.75V |
| 共模抑制比 | 75分贝 |
| 最高工作温度 | 125℃ |
| 最大电源电压 | 5.5V |
| 最小双电源电压 | 900毫伏 |
| 最低工作温度 | -40℃ |
| 最小电源电压 | 1.8V |
| 通道数 | 1 |
| 电路数 | 1 |
| 元素数量 | 1 |
| 包装 | 切割胶带(CT) |
| 电源抑制比(PSRR) | 78分贝 |
| 高度 | 1.45 毫米 |
| 长度 | 2.9 毫米 |
| 厚度 | 1.2 毫米 |
| 宽度 | 1.6毫米 |
低IQ:150μA/ch
宽电源范围：1.8V至5.5V
低噪声：14nV/√Hzat1kHz
增益带宽：3MHz
低输入偏置电流：0.2pA
低失调电压：0.5mV
单位增益稳定
内部RF/EMI滤波器
扩展温度范围：–40°C至125°C
OPA314AIDBVR符号
OPA314AIDBVR脚印

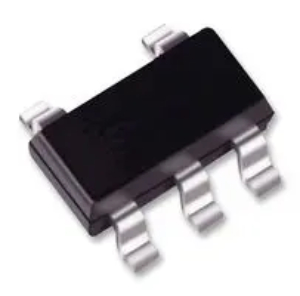

OPA314AIDBVR封装
| 型号 | 制造商 | 品名 | 描述 |
| OPA314AIDBVT | 德州仪器 | 运算放大器 | 运算放大器,单路,3MHz,1个放大器,1.5V/μs,1.8V至5.5V,SOT-23,5引脚 |
