OP42GSZ是一款快速、精密JFET输入运算放大器，其速度与OP-17相似，提供对称的58V/μs压摆率，并且对单位增益操作实行内部补偿。高速工作时，电源电流低于6mA。单位增益稳定性、900kHz的宽全功率带宽以及800ns的0.01%快速建立时间，使得该器件非常适合用作快速数模转换器的输出放大器。
产品型号 | OP42GSZ |
描述 | IC 运算放大器 JFET 1 电路 8SOIC |
类别 | 集成电路 (IC)，线性 - 放大器 - 仪表、运算放大器、缓冲放大器 |
制造商 | ADI公司 |
电压 - 电源，单/双 (±) | ±8V ~ 20V |
工作温度 | -40°C ~ 85°C |
包装/箱 | 8-SOIC (0.154", 3.90mm 宽) |
供应商设备包 | 8-SOIC |
基本零件号 | OP42 |
OP42GSZ
产品种类 | 精密放大器 |
零件状态 | 活性 |
放大器类型 | 运算放大器 |
结构 | 电压反馈 |
平均偏置电流最大值 (IIB) | 0.002 μA |
最大偏置电流 (IIB) @25C | 2.5E-4 μA |
共模抑制比 | 94.0 分贝 |
共模抑制比-Min | 80.0 分贝 |
输入失调电压-最大值 | 6000.0 μV |
JESD-30 代码 | R-PDSO-G8 |
JESD-609 代码 | e3 |
负电源电压限制-最大值 | -20.0 伏 |
负电源电压-Nom (Vsup) | -15.0 伏 |
功能数量 | 1 |
终端数量 | 8 |
峰值回流温度 (℃) | 260 |
压摆率标称 | 50.0 V/us |
压摆率-最小值 | 40.0 V/us |
电源电压限制-最大值 | 20.0 伏 |
电源电压额定值 (Vsup) | 15.0 伏 |
安装方式 | 表面贴装 |
技术 | 双极 |
温度等级 | 工业 |
终端完成 | 哑光锡 (Sn) |
终端形式 | 鸥翼 |
终端间距 | 1.27 毫米 |
终端位置 | 双 |
单位增益 BW-Nom | 10000.0 kHz |
电压增益-最小值 | 100000.0 |
高度 | 1.75 毫米 |
长度 | 4.9 毫米 |
宽度 | 3.9 毫米 |
包体材质 | 塑料/环氧树脂 |
包装代码 | SOP |
包等效代码 | SOP8,.25 |
包装形状 | 长方形 |
包装风格 | 小轮廓 |
制造商包装说明 | SOP-8 |
RoHS 状态 | 符合 ROHS3 |
湿气敏感度 (MSL) | 1(无限制) |

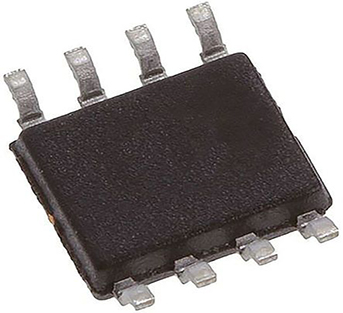

OP42GSZ封装
型号 | 制造商 | 品名 | 描述 |
OP42GSZ-R7 | ADI | 放大器、电荷 | ±20V 8 引脚 SOIC NT/R |
OP42GSZ-RL | ADI | 放大器、电荷 | ±20V 8-Pin SOIC NT/R |
OP42GS | ADI | 放大器、电荷 | ±20V 8-Pin SOIC N Tube |
