OP37EPZ可提供与OP27一样的高性能，但前者的设计针对增益大于5的电路进行了优化。这一设计变更将压摆率提高到17V/μs，并将增益带宽积提高到63MHz。OP37EPZ不仅具有OP07的低失调电压和漂移特性，而且速度更高、噪声更低。失调电压低至25μV，最大漂移为0.6μV/°C，因而该器件是精密仪器仪表应用的理想之选。极低噪声(10Hz时en=3.5nV/Hz)、低1/f噪声转折频率(2.7Hz)以及高增益(180万)，能够使低电平信号得到精确的高增益放大。利用偏置电流消除电路，OP37EPZ可实现±10nA的低输入偏置电流和7nA的失调电流。在整个军用温度范围内，它通常可以将IB和IOS分别保持在±20nA和15nA。输出级具有良好的负载驱动能力。±10V保证摆幅(600Ω负载)和低输出失真使OP37EPZ成为专业音频应用的绝佳选择。
产品型号 | OP37EPZ |
描述 | IC OPAMP GP 1 电路 8DIP |
类别 | 集成电路 (IC)，线性 - 放大器 - 仪表、运算放大器、缓冲放大器 |
制造商 | ADI公司 |
电压 - 电源，单/双 (±) | ±4V ~ 18V |
工作温度 | 0°C ~ 70°C |
包装/箱 | 8-DIP (0.300", 7.62mm) |
供应商设备包 | 8-PDIP |
基本零件号 | OP37 |
OP37EPZ
产品种类 | 精密放大器 |
零件状态 | 活性 |
放大器类型 | 运算放大器 |
结构 | 电压反馈 |
平均偏置电流最大值 (IIB) | 0.06 微安 |
最大偏置电流 (IIB) @25C | 0.04 μA |
共模抑制比 | 122.0 分贝 |
共模抑制比-Min | 114.0 分贝 |
频率补偿 | 是 (AVCL>=5) |
输入失调电压-最大值 | 50.0 μV |
JESD-30 代码 | R-PDIP-T8 |
JESD-609 代码 | e3 |
负电源电压限制-最大值 | -22.0 伏 |
负电源电压-Nom (Vsup) | -15.0 伏 |
功能数量 | 1 |
终端数量 | 8 |
包体材质 | 塑料/环氧树脂 |
包装代码 | DIP |
包等效代码 | DIP8,.3 |
包装形状 | 长方形 |
包装风格 | IN-LINE |
压摆率标称 | 17.0 V/us |
压摆率-最小值 | 11.0 V/us |
子类别 | 运算放大器 |
电源电压限制-最大值 | 22.0 伏 |
电源电压额定值 (Vsup) | 15.0 伏 |
安装方式 | 通孔 |
技术 | 双极 |
温度等级 | 商业 |
终端完成 | 哑光锡 (Sn) |
终端形式 | 通孔 |
终端间距 | 2.54 毫米 |
终端位置 | 双 |
单位增益 BW-Nom | 63000.0 kHz |
电压增益-最小值 | 800000.0 |
长度 | 9.27 毫米 |
宽度 | 7.62 毫米 |
高度 | 4.57 毫米 |
制造商包装说明 | 塑料，MO-095AA，DIP-8 |
| 属性 | 描述 |
| REACH状态 | REACH不受影响 |
| 无铅 | 含铅 |
| 辐射硬化 | 不 |
| 达到高度关注物质 | 无高度关注物质 |
RoHS 状态 | 符合 ROHS3 |
湿气敏感度 (MSL) | 1(无限制) |
低噪音，80纳伏p-p(0.1赫兹至10赫兹)
低漂移，0.2伏/摄氏度
高速，17伏/秒转换率
低输入偏移电压，10伏
卓越的共模抑制比，126dB(11V时的公共电压)
高开环增益，180万
在增益大于5的情况下替换725、OP-07和SE5534
以模具形式提供
OP37EPZ符号
OP37EPZ脚印

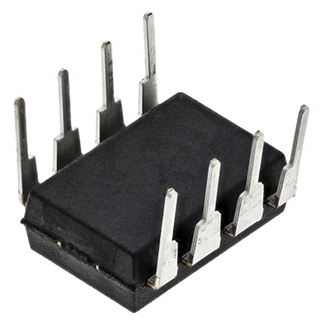

OP37EPZ封装
型号 | 制造商 | 品名 | 描述 |
OP27EZ | 亚德诺 | 运算放大器 | CDIP 8MHz 10nA 1Channel 8Pin |
ADA4627-1ARZ | 亚德诺 | 运算放大器 | 19MHz, 60V/uS, SOIC-8 |
OPA27GPG4 | 德州仪器 | 运算放大器 | SOIC 8MHz 1Channel 8Pin |
