产品型号 | MSP430F449IPZR |
描述 | IC MCU 16BIT 60KB闪存100LQFP |
分类 | 集成电路(IC)，嵌入式-微控制器 |
制造商 | 德州仪器 |
系列 | MSP430x4xx |
打包 | 切割带(CT) |
零件状态 | 活性 |
电压-电源(Vcc / Vdd) | 1.8V?3.6V |
工作温度 | -40°C?85°C(TA) |
包装/箱 | 100-LQFP |
供应商设备包装 | 100-LQFP(14x14) |
基本零件号 | 430F449 |
MSP430F449IPZR
制造商包装说明 | LQFP-100 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
ADC通道 | 没有 |
地址总线宽度 | 0.0 |
位大小 | 16 |
边界扫描 | 是 |
最大时钟频率 | 8.0兆赫 |
CPU系列 | MSP430 |
DAC通道 | 没有 |
DMA通道 | 没有 |
外部数据总线宽度 | 0.0 |
格式 | 固定点 |
集成缓存 | 没有 |
JESD-30代码 | S-PQFP-G100 |
JESD-609代码 | e4 |
低功耗模式 | 是 |
DMA通道数 | 0.0 |
外部中断数 | 0.0 |
I / O线数 | 48.0 |
串行I / O数量 | 2.0 |
端子数 | 100 |
计时器数 | 7.0 |
片上数据RAM宽度 | 8 |
片上程序ROM宽度 | 8.0 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | LFQFP |
包装等效代码 | QFP100，.63SQ，20 |
包装形状 | 广场 |
包装形式 | FLATPACK，低调，精细间距 |
峰值回流温度(℃) | 260 |
电源 | 2 / 3.3 |
PWM通道 | 是 |
资格状态 | 不合格 |
RAM(字节) | 2048.0 |
RAM(字) | 2 |
ROM可编程性 | 闪 |
ROM(字) | 61440 |
座高 | 1.6毫米 |
速度 | 8.0兆赫 |
子类别 | 微控制器 |
最大电源电流 | 0.56毫安 |
电源电压标称 | 3.0伏 |
最小供电电压 | 2.7伏 |
最大电源电压 | 3.6伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | GULL WING |
端子间距 | 0.5毫米 |
终端位置 | QUAD |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 14.0毫米 |
宽度 | 14.0毫米 |
附加功能 | 还可以在1.8V的最低电压下以4.15 MHZ的电压工作 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
低电源电压范围，1.8 V至3.6 V
超低功耗：
主动模式：在1 MHz，2.2 V时为280 μA
待机模式：1.1 μA
关断模式(RAM保留)：0.1 μA
五种省电模式
在不到6 μs的时间内从待机模式唤醒
16位RISC架构，指令周期为125 ns
具有内部基准，采样保持和自动扫描功能的12位A / D转换器
具有三(1)或七(2)个捕获/比较阴影寄存器的16位Timer_B
具有三个捕捉/比较寄存器的16位Timer_A
片内比较器
串行通信接口(USART)，通过软件选择异步UART或同步SPI：
两个USART(USART0，USART1)(1)
一枚USART(USART0)(2)
掉电检测器
具有可编程电平检测功能的电源电压监控器/监控器
板载串行编程，无需外部编程电压，通过安全保险丝进行可编程代码保护
集成LCD驱动器，最多可显示160个段
引导加载程序
计量
测试与测量
便携式设备
传感与仪表
电机驱动与控制
自动化与过程控制

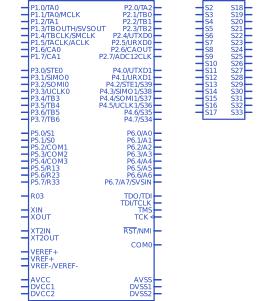

MSP430F449IPZR符号
MSP430F449IPZR脚印
