MPR121QR2是在MPR031接近触摸传感器的基础上，在不增加复杂性的情况下增加了更新的配置系统，是第二代器件。其还包括一个硬件可配置的 I2C 地址、一个具有去抖动功能的扩展滤波系统以及具有内置自动配置功能的完全独立的电极，可简化为便携式低功耗电子产品设计的众多触摸应用。
产品型号 | MPR121QR2 |
描述 | IC CTLR 触摸传感器 20-QFN |
类别 | 集成电路 (IC)，接口 - 传感器，电容式触摸 |
制造商 | 恩智浦半导体 |
电压 - 电源 | 2V ~ 3.6V |
工作温度 | -40°C ~ 85°C |
包装/箱 | 20-UFQFN |
供应商设备包 | 20-QFN (3x3) |
基本零件号 | MPR12 |
MPR121QR2
产品分类 | 电容式触摸传感器 |
模拟IC-其他类型 | 模拟电路 |
JESD-30代码 | S-XQCC-N20 |
功能数量 | 1 |
终端数量 | 20 |
接口类型 | I2C |
电源电压额定值(Vsup) | 3.3V |
安装方式 | 表面贴装 |
温度等级 | 工业 |
终端形式 | 无铅 |
终端间距 | 0.4毫米 |
终端位置 | 四边形 |
高度 | 650微米 |
铅距 | 2.54毫米 |
长度 | 3毫米 |
宽度 | 3毫米 |
包装代码 | VQCCN |
包装形状 | 正方形 |
包装风格 | 芯片载体，非常薄的外形 |
RoHS 状态 | 符合 ROHS3 |
湿气敏感度 (MSL) | 3(168 小时) |
29μA典型运行电流，采样间隔为16ms
3μA扫描停止模式电流
12个电极/电容感应输入，其中8个用于LED驱动和GPIO的多功能
每个电极输入的集成独立自动校准
自动配置每个电极输入的充电电流和充电时间
每个电极的单独触摸和释放跳闸阈值
I2C接口，带有IRQ中断输出以告知电极状态变化

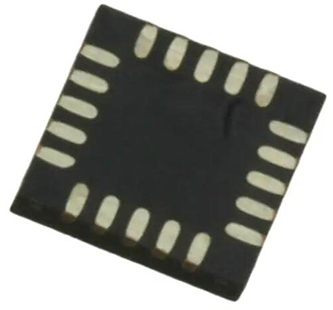

MPR121QR2封装
