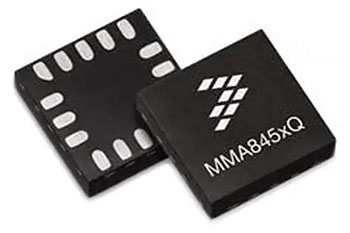

MMA8451QR1是一款智能低功耗三轴电容式微机械加速度计，具有14位分辨率，16引脚QFN封装。该加速度计具有多种嵌入式功能，灵活的用户可编程选项，两个可配置中断引脚。嵌入式中断功能减轻主处理器连续轮询数据，从而实现整体节能。可以访问低通或高通滤波数据，最大限度地减少抖动检测所需的数据分析，实现更快的过渡。该器件可配置为从嵌入式功能的任意组合中生成惯性唤醒中断信号，从而使MMA8451Q能够监测惯性事件，同时在非活动期间保持低功耗模式。
产品型号 | MMA8451QR1 |
描述 | 加速度计 2-8G I2C 16QFN |
类别 | 传感器、换能器，运动传感器 - 加速度计 |
制造商 | 恩智浦半导体 |
电压 - 电源 | 1.95V ~ 3.6V |
工作温度 | -40°C ~ 85°C (TA) |
包装/箱 | 16-VFQFN |
供应商设备包 | 16-QFN (3x3) |
基本零件号 | MMA84 |
MMA8451QR1
产品分类 | 加速度计 |
制造商包装说明 | QFN-16 |
模拟 IC - 其他类型 | 模拟电路 |
JESD-30 代码 | S-XQCC-N16 |
JESD-609 代码 | e3 |
通道数 | 1 |
功能数量 | 1 |
终端数量 | 16 |
峰值回流温度 (℃) | 260 |
子类别 | 其他模拟 IC |
电源电压额定值 (Vsup) | 2.5 伏 |
安装类型 | 表面贴装 |
温度等级 | 工业 |
终端完成 | 锡 (Sn) |
终端形式 | 无铅 |
终端间距 | 0.5 毫米 |
终端位置 | 四边形 |
高度 | 1.0 毫米 |
长度 | 3.0 毫米 |
宽度 | 3.0 毫米 |
包装代码 | VQCCN |
包等效代码 | LCC16,.12SQ,20 |
包装形状 | 正方形 |
包装风格 | 芯片载体，非常薄的外形 |
| 属性 | 描述 |
| REACH状态 | REACH不受影响 |
| 辐射硬化 | 不 |
| 达到高度关注物质 | 无高度关注物质 |
RoHS 状态 | 符合 ROHS3 |
湿气敏感度 (MSL) | 1(无限制) |
1.95至3.6伏电源电压
1.6至3.6伏接口电压
±2g/±4g/±8g动态可选满量程
1.56Hz至800Hz的输出数据速率(ODR)
99μg/√Hz噪声
14位和8位数字输出
I2C数字输出接口(工作频率为2.25MHz，上拉电阻为4.7kΩ)
用于七个中断源的两个可编程中断引脚
三个嵌入式运动检测通道
自由落体或运动检测：一个通道
脉冲检测：1通道
震动检测：1通道
具有可编程滞后的方向(人像/风景)检测
自动唤醒和返回睡眠的自动ODR更改
32个样本FIFO
每个样本和通过FIFO可用的高通滤波器数据
自我测试
符合RoHS
电流消耗：6μA–165μA
感与仪器
便携式设备
消费电子
MMA8451QR1符号
MMA8451QR1脚印
MMA8451QR1封装
型号 | 制造商 | 品名 | 描述 |
MMA8451QT | 恩智浦 | 加速度传感器 | MEMS，3轴，数字，X，Y，Z，±2g，±4g，±8g，1.95V，3.6V，QFN |
FXLS8471QR1 | 恩智浦 | 加速度传感器 | MEMS，3轴，数字，X，Y，Z，±2g，±4g，±8g，1.95V，3.6V，QFN |
MMA8450QR1 | 恩智浦 | 加速度传感器 | MEMS，数字，X，Y，Z，±2g，±4g，±8g，1.71V，1.89V，QFN |
