MKL02Z32CAF4R MCU是Kinetis L系列的入门级产品，基于Arm? Cortex?-M0+内核。MKL02Z32CAF4R超低功耗MCU为8位MCU客户过渡到Kinetis产品组合提供了方便，还与所有其他Kinetis L系列器件实现了软件和工具兼容。
核心和架构:
ARM Cortex-M0+ Core运行高达48 MHz，从内存中零等待状态执行
单周期访问I/O:比标准I/O快50%，提高对外部的反应时间
允许位碰撞和软件协议模拟的事件
两级管道:减少每条指令(CPI)的周期数，实现更快的分支指令和
ISR入口，降低功耗
与8位和16位mcu相比，具有出色的代码密度:减小闪存尺寸、系统、成本和功耗消费
优化程序内存访问:交替周期访问降低功耗。
100%兼容ARM Cortex-M0和一个子集ARM Cortex-M3/M4:重用现有
编译器和调试工具。
简化的架构:56条指令和17个寄存器可以轻松编程和高效封装
内存中的8/16/32位数据。
线性4 GB地址空间消除了对分页/银行的需求，降低了软件的复杂性。
ARM第三方生态系统支持:帮助最小化开发时间/成本的软件和工具
Micro Trace Buffer:轻量级的跟踪解决方案可以快速识别和纠正错误。
| 商品分类 | MCU微控制器 | 品牌 | NXP(恩智浦) |

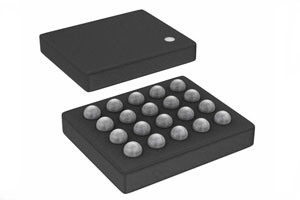

| 封装 | WLCSP-20 | 包装 | 圆盘 |
| 核心处理器 | ARM Cortex-M0+ | 内核规格 | 32-位 |
| 速度 | 48MHz | 连接能力 | I2C，SPI，UART/USART |
| 外设 | 欠压检测/复位，LVD，POR，PWM，WDT | I/O数 | 18 |
| 程序存储容量 | 32KB（32K x 8） | 程序存储器类型 | 闪存 |
| EEPROM容量 | - | RAM大小 | 4K x 8 |
| 电压-供电(Vcc/Vdd) | 1.71V ~ 3.6V | 数据转换器 | A/D 10x12b |
| 振荡器类型 | 内部 | 工作温度 | -40°C ~ 85°C（TA） |
| 安装类型 | 表面贴装型 | 基本产品编号 | MKL02Z32 |
| HTSUS | 8542.31.0001 | 产品应用 | 通用类MCU |
| 湿气敏感性等级(MSL) | 1（无限） | ECCN | 3A991A2 |
| RoHS状态 | 符合 ROHS3 规范 | REACH状态 | 非 REACH 产品 |

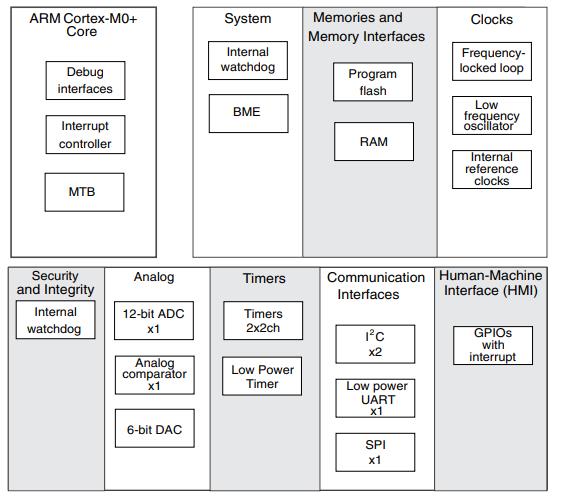

MKL02Z32CAF4R原理图
