MIMXRT1064DVL6B 发布时间 时间:2024/4/24 14:51:25 查看 阅读:128

MIMXRT1064DVL6B是iMX RT系列的iMX RT1064,i.MX RT系列是第一款包含片上闪存的处理器。MIMXRT1064DVL6B具有4MB的片上闪存,1MB的片上SRAM,同时保持与i.MX RT1050和RT1060系列之间的引脚兼容性。MIMXRT1064DVL6B基于Arm? Cortex?-M7内核,运行频率为600 MHz。

基础介绍

  厂商型号:MIMXRT1064DVL6B

  品牌名称: TI(德州仪器)

  元件类别:MCU

  封装规格:MAPBGA-196

  型号介绍:Cortex-M7核心

特点

  支持单臂Cortex-M7核心:

  —32kb L1指令缓存

  —32kb L1数据缓存

  -全功能的浮点单元(FPU),支持VFPv5架构

  —支持Armv7-M Thumb指令集

  集成MPU,多达16个单独的保护区域

  紧密耦合的gpio,以与Arm核心相同的频率工作

  I-TCM和D-TCM总计512kb

  频率600/528 MHz

  Cortex M7 CoreSight组件集成调试

  核心的频率,如表10,“工作范围”,在第21页。

  soc级内存系统由以下附加组件组成:

  -引导ROM (128 KB)

  -片内闪存(4mb)

  -片内RAM (1mb)

  —ITCM/DTCM与OCRAM共享512kb OCRAM

  -专用512kb OCRAM

  外部内存接口:

  - 8/16位SDRAM,最高可达SDRAM-133/SDRAM-166

  - 8/16位SLC NAND FLASH,软件处理ECC

  - SD / eMMC

  - spi nor / nand flash

  -并行NOR FLASH与XIP支持

  -两个单/双通道四SPI FLASH与XIP支持

中文参数

商品分类MCU微控制器品牌NXP(恩智浦)
封装MAPBGA-196核心处理器ARM Cortex-M7
内核规格32-位速度600MHz
连接能力CANbus,EBI/EMI,以太网,I2C,MMC/SD/SDIO,SAI,SPDIF,SPI,UART/USART,USB OTG外设欠压检测/复位,DMA,POR,PWM,WDT
I/O数127程序存储容量4MB(4M x 8)
程序存储器类型闪存EEPROM容量-
RAM大小1M x 8电压-供电(Vcc/Vdd)3V ~ 3.6V
数据转换器A/D 20x12b振荡器类型外部,内部
工作温度0°C ~ 95°C(TJ)安装类型表面贴装型
基本产品编号MIMXRT1064HTSUS8542.31.0001
产品应用-

环境与出口分类

湿气敏感性等级(MSL)3(168 小时)ECCN5A992C
RoHS状态符合 ROHS3 规范REACH状态非 REACH 产品

原理图

MIMXRT1064DVL6B原理图

MIMXRT1064DVL6B原理图

封装

MIMXRT1064DVL6B封装图

MIMXRT1064DVL6B封装

MIMXRT1064DVL6B推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

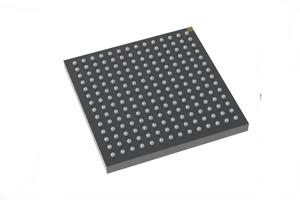

MIMXRT1064DVL6B图片

MIMXRT1064DVL6B

MIMXRT1064DVL6B参数

  • 现有数量0现货查看交期
  • 价格1 : ¥155.42000托盘
  • 系列RT1064
  • 包装托盘
  • 产品状态在售
  • 核心处理器ARM? Cortex?-M7
  • 内核规格32 位单核
  • 速度600MHz
  • 连接能力CANbus,EBI/EMI,以太网,I2C,MMC/SD/SDIO,SAI,SPDIF,SPI,UART/USART,USB OTG
  • 外设欠压检测/复位,DMA,POR,PWM,WDT
  • I/O 数127
  • 程序存储容量4MB(4M x 8)
  • 程序存储器类型闪存
  • EEPROM 容量-
  • RAM 大小1M x 8
  • 电压 - 供电 (Vcc/Vdd)3V ~ 3.6V
  • 数据转换器A/D 20x12b
  • 振荡器类型外部,内部
  • 工作温度0°C ~ 95°C(TJ)
  • 安装类型表面贴装型
  • 封装/外壳196-LFBGA
  • 供应商器件封装196-MAPBGA(10x10)
