MIMXRT1051CVJ5B 发布时间 时间:2024/4/24 14:51:00 查看 阅读:29

MIMXRT1051CVJ5B是一款全新的处理器,拥有NXP先进的Arm Cortex?-M7核心,运行速度可达528 MHz,提供高CPU性能和最佳实时响应。MIMXRT1051CVJ5B处理器具有512 KB片上RAM,可灵活配置为TCM或通用片上RAM。MIMXRT1051CVJ5B集成了先进的电源管理模块与DCDC和LDO,降低了外部电源的复杂性,简化了电源排序。

基础介绍

  厂商型号:MIMXRT1051CVJ5B

  品牌名称:TI(德州仪器)

  元件类别:MCU

  封装规格:196-LFBGA

  型号介绍:512KB

特点

  支持单臂Cortex-M7核心:

  —32kb L1指令缓存

  —32kb L1数据缓存

  -全功能的浮点单元(FPU),支持VFPv5架构

  —支持Armv7-M Thumb指令集

  集成MPU,多达16个单独的保护区域

  I-TCM和D-TCM总计512kb

  频率为528 MHz

  Cortex M7 CoreSight组件集成调试

  核心的频率,如表10,“工作范围”,在第21页。

  soc级内存系统由以下附加组件组成:

  -引导ROM (96kb)

  -片内RAM (512kb)

  —与M7 TCM共享512kb的可配置内存

  外部内存接口:

  - 8/16位SDRAM,最高可达SDRAM-166

  - 8/16位SLC NAND FLASH,软件处理ECC

  - SD / eMMC

  - spi nor / nand flash

  -并行NOR FLASH与XIP支持

  -单/双通道四SPI FLASH与XIP支持

应用领域

  工业人机界面(HMI)

  电机控制

  家用电器

中文参数

商品分类MCU微控制器品牌NXP(恩智浦)
封装43ns/130ns核心处理器ARM Cortex-M7
内核规格32-位速度528MHz
连接能力CANbus,EBI/EMI,以太网,I2C,MMC/SD/SDIO,SAI,SPDIF,SPI,UART/USART,USB OTG外设欠压检测/复位,DMA,POR,PWM,WDT
I/O数127程序存储容量-
程序存储器类型外部程序存储器EEPROM容量-
RAM大小512K x 8电压-供电(Vcc/Vdd)3V ~ 3.6V
数据转换器A/D 20x12b振荡器类型外部,内部
工作温度-40°C ~ 105°C(TJ)安装类型表面贴装型
基本产品编号MIMXRT1051产品应用-

环境与出口分类

湿气敏感性等级(MSL)3(168 小时)REACH状态非 REACH 产品

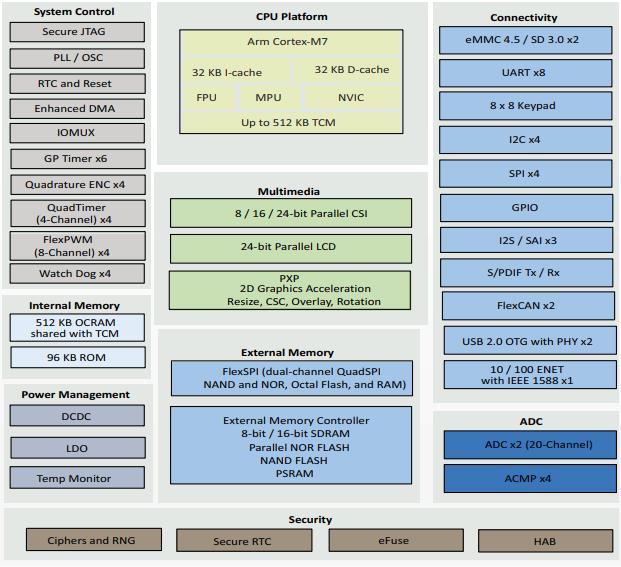

原理图

MIMXRT1051CVJ5B原理图

MIMXRT1051CVJ5B原理图

封装

MIMXRT1051CVJ5B封装图

MIMXRT1051CVJ5B封装

MIMXRT1051CVJ5B推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

MIMXRT1051CVJ5B图片

MIMXRT1051CVJ5B

MIMXRT1051CVJ5B参数

  • 现有数量0现货查看交期
  • 价格1 : ¥123.70000托盘
  • 系列RT1050
  • 包装托盘
  • 产品状态在售
  • 核心处理器ARM? Cortex?-M7
  • 内核规格32 位单核
  • 速度528MHz
  • 连接能力CANbus,EBI/EMI,以太网,I2C,MMC/SD/SDIO,SAI,SPDIF,SPI,UART/USART,USB OTG
  • 外设欠压检测/复位,DMA,POR,PWM,WDT
  • I/O 数127
  • 程序存储容量-
  • 程序存储器类型外部程序存储器
  • EEPROM 容量-
  • RAM 大小512K x 8
  • 电压 - 供电 (Vcc/Vdd)3V ~ 3.6V
  • 数据转换器A/D 20x12b
  • 振荡器类型外部,内部
  • 工作温度-40°C ~ 105°C(TJ)
  • 安装类型表面贴装型
  • 封装/外壳196-LFBGA
  • 供应商器件封装43ns/130ns
