MCP1702T-3302E/CB是一款低静态电流低压差(LDO)稳压器，采用3引脚SOT-23A封装。该稳压器是两至六节原电池供电应用、9V碱性电池供电和一节或两节锂离子供电应用的理想选择。MCP1702的输出电压容差在+25°C时通常为±0.4%，最大值为±3%，工作结温范围为-40°C至+125°C。在25°C时，基准电压调整率为±0.1%(典型值)。当仅使用1F的输出电容时，LDO输出是稳定的。由陶瓷、钽或铝制成的电解电容器可用于输入和输出。过流和过热保护为每种应用提供可靠的解决方案。
 产品型号 | MCP1702T-3302E/CB |
| 制造商 | 微芯科技 |
| 分类 | 集成电路（IC）,电源管理（PMIC）电压调节器-线性 |
| 描述 | 制造商 |
| 打包 | 卷带 |
| 工作温度 | -40°C ~ 125°C |
| 安装类型 | 表面贴装 |
| 包装/箱 | TO-236-3, SC-59, SOT-23-3 |
| 供应商设备包 | SOT-23A-3 |
| 基本产品编号 | MCP1702 |
MCP1702T-3302E/CB
| 产品状态 | 在售 |
| 输出配置 | 阳性 |
| 输出类型 | 固定 |
| 调节器数量 | 1 |
| 电压-输入（最大值） | 13.2V |
| 电压-输出（最小值/固定值） | 3.3V |
| 压差（最大值） | 0.725V@250mA |
| 电流-输出 | 250毫安 |
| 当前-静止（Iq） | 5微安 |
| 断续器 | 44分贝（100赫兹） |
| 保护功能 | 过流、过温、短路 |
| 安装 | 表面贴装 |
| 引脚数 | 3 |
| 准确性 | 0.02 |
| 压差电压 | 525毫伏 |
| 输入偏置电流 | 2微安 |
| 最大输入电压 | 13.2V |
| 最高工作温度 | 125°C |
| 最大输出电流 | 250毫安 |
| 最小输入电压 | 2.7V |
| 最低工作温度 | -40°C |
| 最小输出电压 | 3.3V |
| 额定输出电压 | 3.3V |
| 标称电源电流 | 5微安 |
| 通道数 | 1 |
| 输出数量 | 1 |
| 输出电流 | 250毫安 |
| 输出类型 | 固定 |
| 输出电压 | 3.3V |
| 输出电压精度 | 0.02 |
| 包装 | 切割胶带 |
| 极性 | 阳性 |
| 功耗 | 253毫瓦 |
| 静态电流 | 5微安 |
| 高度 | 1.3毫米 |
| 长度 | 3.1毫米 |
| 宽度 | 1.8毫米 |
| 属性 | 描述 |
| 符合RoHS状态 | ROHS3 |
| 湿度敏感度（MSL） | 1（无限制） |
| REACH状态 | REACH未受影响 |
短路保护
固定输出电压为3.3V
静态电流典型值为2μA
最大输出电流为250mA
低压差，在250mA负载电流
下为525mV低压稳定，采用1μF至22μF输出电容器
时保持输入工作电压范围为2.7V至13.2V
电源纹波抑制比(PSRR)为44dB
工作结温范围为-40°C至125°C
汽车
便携式设备
替代能源
电源管理
消费类电子产品
MCP1702T-3302E/CB符号
MCP1702T-3302E/CB焊垫

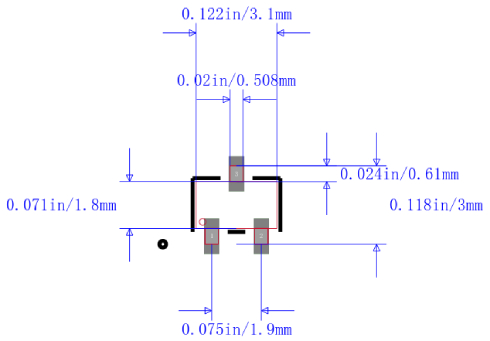

MCP1702T-3302E/CB封装
| 型号 | 制造商 | 品名 | 描述 |
| MCP1700T-3302E/TT | 微芯科技 | 稳压芯片 | LDO,2.3V至6V,178mV压降,3.3V输出,250mA输出 |
| MCP1702T-3302E/MB | 微芯科技 | 稳压芯片 | 低压降电压稳压器###LDO(低压降)线性电压调节器 |
| MCP1700-3302E/TO | 微芯科技 | 稳压芯片 | 2.3V至6V,178mV压降,3.3V输出,250mA输出,TO-92-3 |
