您所在的位置:电子元器件采购网 > IC百科 > MCHC908QY1CDWE

MCHC908QY1CDWE 发布时间 时间:2023/7/7 17:31:31 查看 阅读:571

描述

MCHC908QY1CDWE是低成本、高性能M68HC08系列8位微控制器单元(MCU)的成员。其具有冯诺依曼架构的复杂指令集计算机(CISC)。该系列中的所有MCU均使用增强型M68HC08中央处理器单元(CPU08),并提供各种模块、内存大小和类型以及封装类型。

产品概述

产品型号

MCHC908QY1CDWE

描述

I2C MCU 8BIT 1.5KB 闪存 16SOIC

类别

集成电路 (IC),嵌入式 - 微控制器

制造商

恩智浦半导体

系列

HC08

电压 - 电源 (Vcc/Vdd)

2.7V ~ 5.5V

工作温度

-40°C ~ 85°C (TA)

包装/箱

16-SOIC(0.295",7.50mm 宽)

供应商设备包

16-SOIC

基本零件号

MCHC908

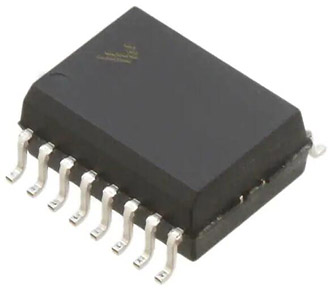

产品图片

MCHC908QY1CDWE

MCHC908QY1CDWE

规格参数

产品分类

8 位微控制器 - MCU

地址总线宽度

0.0

位大小

8

时钟频率-最大

24.0 兆赫

外部数据总线宽度

0.0

JESD-30 代码

R-PDSO-G16

JESD-609 代码

e3

终端数量

16

片上程序 ROM 宽度

8.0

峰值回流温度 (Cel)

260

内存(字节)

128.0

ROM 可编程性

闪光

ROM(字)

1536

速度

8.0 兆赫

电源电压-Nom

5.0 伏

技术

CMOS

I/O 数量

13

可编程 I/O 数量

13

PWM 通道数

2

定时器/计数器的数量

2

振荡器类型

内部

温度等级

工业

终端完成

哑光锡 (Sn)

终端形式

鸥翼型

终端间距

1.27 毫米

终端位置

高度

2.65 毫米

长度

10.3 毫米

宽度

7.5 毫米

安装方式

表面贴装

包体材质

塑料/环氧树脂

包装代码

SOP

包装形状

长方形

包装风格

小轮廓

制造商包装说明

SOP-16

环境与出口分类

RoHS 状态

符合 ROHS3

湿气敏感度 (MSL)

3(168 小时)

特点

  • 高性能M68HC08架构

  • 高达8.2MHz的内部总线频率

  • 高达16KB的片上闪存

  • 高达512字节的片上RAM

  • 模数转换器

  • 高达16位、4通道定时器接口模块(TIM)

  • 可调内部振荡器

  • 多达26个输入/输出(I/O)引脚

引脚图

封装

MCHC908QY1CDWE封装

MCHC908QY1CDWE封装

替代型号

型号

制造商

品名

描述

MCHC908QY1CDWER

恩智浦

微控制器

1.5KB Flash 3.3V/5V 16Pin SOIC WT/R

MC68HC908QY1CDW

恩智浦

微控制器

I2C MCU 8Bit 1.5KB FLASH 16SOIC

MCHC908QY1CDWE推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

MCHC908QY1CDWE图片

MCHC908QY1CDWE

MCHC908QY1CDWE产品

MCHC908QY1CDWE参数

  • 标准包装47
  • 类别集成电路 (IC)
  • 家庭嵌入式 - 微控制器,
  • 系列HC08
  • 核心处理器HC08
  • 芯体尺寸8-位
  • 速度8MHz
  • 连通性-
  • 外围设备LVD,POR,PWM
  • 输入/输出数13
  • 程序存储器容量1.5KB(1.5K x 8)
  • 程序存储器类型闪存
  • EEPROM 大小-
  • RAM 容量128 x 8
  • 电压 - 电源 (Vcc/Vdd)2.7 V ~ 5.5 V
  • 数据转换器-
  • 振荡器型内部
  • 工作温度-40°C ~ 85°C
  • 封装/外壳16-SOIC(0.295",7.50mm 宽)
  • 包装管件
