MC9S12XEP100MAL是提高了的S12XD该系列提高了系统的完整性和功能性，包括：
●存储器保护模块(MPU)
●纠错码(ECC)
●增强的EEPROM功能
●增强的XGATE
●频率调制闭环
●快速模数转换器(ADC)
此外，S12XE该系列还包括：
●使S12X系列产品的闪存容量提高到1MB，旗舰版208引脚MC9S12XE100还增加了I/O的总数
●它不仅具有32位微控制器的性能，而且提供了16位微控制器的所有优点和效率。
●改进了汽车多路复用、通用车身和工业控制的应用
●XGATE协处理器帮助建立虚拟外设，提高整体性能
●灵活的、可编程的硬件仿真EEPROM
●支持系统完整性，提供存储保护单元与超级用户/用户模式
●S12X CPU @ 50Mhz总线频率
●模数转换器(ADC)，12 位分辨率和 3μs转换时间
●增强型捕捉定时器(ECT)
●周期中断定时器(PIT)
●实时中断(RTI)
●异步周期性中断(API)
●脉宽调制器(PWM)
●MSCAN模块
●串行外设接口(SPI)
●串行通信接口(SCI)
●后台调试模块(BDM)和调试器(xDBG)
●片上稳压器
●本产品包含在恩智浦产品长期供货计划中，自推出后至少保证15年供货
工业控制
●电动病床
汽车电子
●摩托车发动机控制单元(ECU)和小型发动机控制
●混合动力汽车(HEV)应用
●胎压监测系统(TPMS)
商品分类 | MCU微控制器 | 程序存储容量 | 1MB（1M x 8） |
品牌 | NXP(恩智浦) | 程序存储器类型 | 闪存 |
封装 | LQFP-112 | EEPROM容量 | 4K x 8 |
商品标签 | - | RAM大小 | 64K x 8 |
核心处理器 | HCS12X | 电压-供电(Vcc/Vdd) | 1.72V ~ 5.5V |
内核规格 | 16 位 | 数据转换器 | A/D 16x12b |
速度 | 50MHz | 振荡器类型 | 外部 |
连接能力 | CANbus，EBI/EMI，I2C，IrDA，SCI，SPI | 工作温度 | -40°C ~ 125°C（TA） |
外设 | LVD，POR，PWM，WDT | 安装类型 | 表面贴装型 |
I/O数 | 91 | 基本产品编号 | MC9S12 |
湿气敏感性等级(MSL) | 3（168 小时） | RoHS状态 | 符合 ROHS3 规范 |
ECCN | 3A991A2 | REACH状态 | 非 REACH 产品 |
HTSUS | 8542.31.0001 |
|
MC9S12XEP100MAL原理图

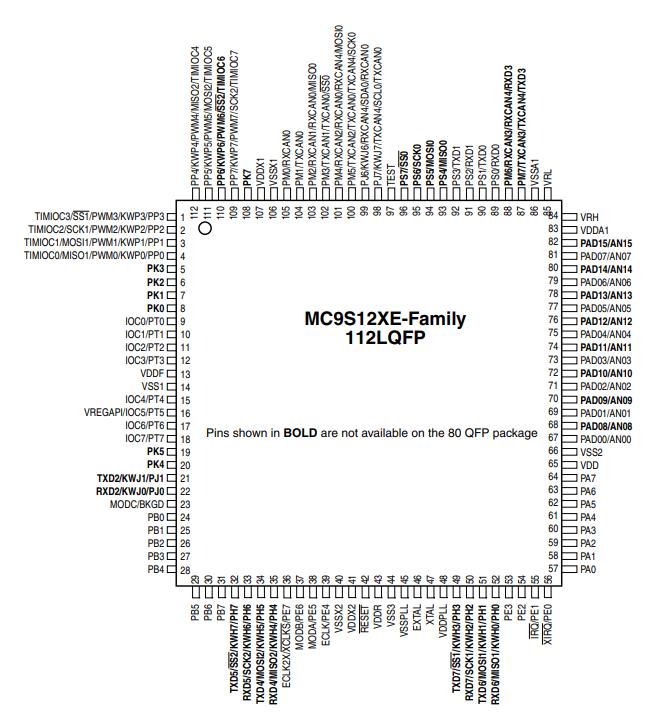

MC9S12XEP100MAL引脚图

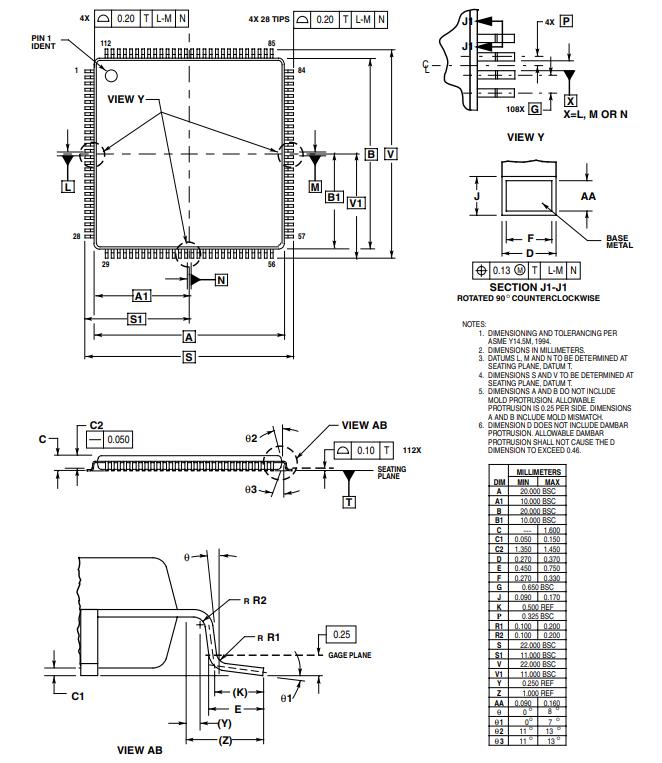

MC9S12XEP100MAL封装

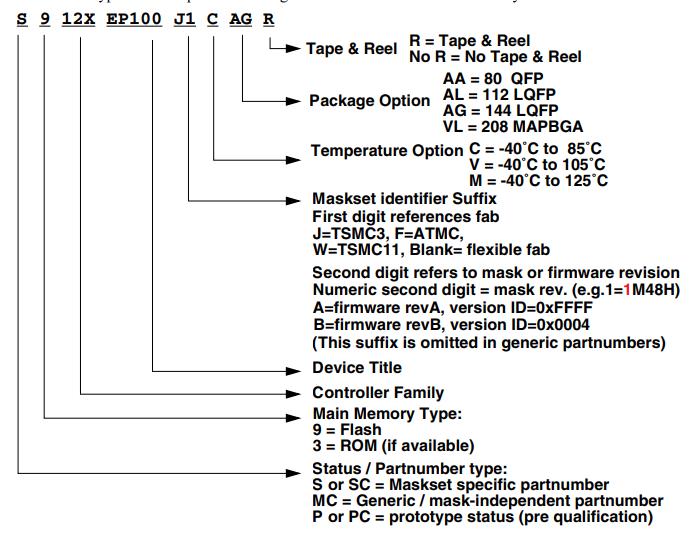

MC9S12XEP100MAL料号解释
