MC9S08RG60CFJE演示板允许设计人员开发和评估S08RG、RC、RD或RE系列的微控制器。使用随附的壁式插头、DB9串行电缆、示例软件工具、示例和调试监视器，应用程序的开发既快速又容易。DEBUG端口是为开发工具应用提供的，与HCS08BDM接口电缆和软件兼容。40针连接器允许将DEMO9S08RG60模块连接到扩展的评估环境。
产品型号 | MC9S08RG60CFJE |
描述 | I2C MCU 8BIT 60KB FLASH 32LQFP |
类别 | 集成电路 (IC)，嵌入式 - 微控制器 |
制造商 | 恩智浦半导体 |
系列 | S08 |
电压 - 电源 (Vcc/Vdd) | 1.8V ~ 3.6V |
工作温度 | -40°C ~ 85°C (TA) |

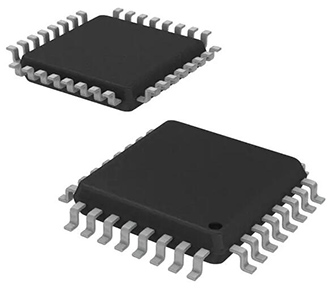

包装/箱 | 32-LQFP |
供应商设备包 | 32-LQFP (7x7) |
基本零件号 | MC9S0 |
MC9S08RG60CFJE
产品种类 | 8位微控制器-MCU |
系列 | S08R |
核心 | S08 |
程序存储器大小 | 60KB |
数据总线宽度 | 8位 |
最大时钟频率 | 8兆赫 |
数据RAM大小 | 2KB |
工作电源电压 | 1.8V至3.6V |
程序存储器类型 | 闪光 |
接口类型 | SCI、SPI |
I/O数量 | 27 |
可编程I/O数量 | 27 |
定时器/计数器的数量 | 2 |
振荡器类型 | 内部 |
宽度 | 7毫米 |
高度 | 1.4毫米 |
长度 | 7毫米 |
封装 | 托盘 |
安装风格 | 贴片/贴片 |
封装/箱体 | LQFP-32 |
RoHS 状态 | 符合 ROHS3 |
湿气敏感度 (MSL) | 3(168 小时) |
60K FLASH MC9S08RG60 MCU 44 引脚 QFP
16 Mhz谐振电路
小型(约5.5cm x 4 cm)
标准6针BDM连接器和DB9 RS232串行端口
用户开关、LED、稳压器和MCU引脚分线接头
创新的HCS08串行监视器允许用户通过RS232 DB9串行端口编程、调试和模拟应用程序代码
使用免费的CodeWarrior? Development Studio for HC(S)08，特别版，通过DB9串行端口和随附的RS232串行电缆或可选的BDM Multilink编程和调试代码
提供RoHS版本(DEMO9S08RG60E)
