产品型号 | MAX3232EIDR |
描述 | IC收发器全2/2 16SOIC |
分类 | 集成电路(IC)，接口-驱动器，接收器，收发器 |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
电压-电源 | 3V?5.5V |
工作温度 | -40°C?85°C |
包装/箱 | 16-SOIC(0.154“，3.90mm宽度) |
供应商设备包装 | 16-SOIC |
基本零件号 | MAX3232E |
MAX3232EIDR
制造商包装说明 | SOIC-16 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
接口IC类型 | 线路收发器 |
差分输出 | 没有 |
驱动程序位数 | 2.0 |
高电平输入电流最大值 | 1.0E-6安培 |
输入特性 | 施密特触发器 |
接口标准 | EIA-232-F;TIA-232-F;V.28 |
JESD-30代码 | R-PDSO-G16 |
JESD-609代码 | e4 |
协议 | RS232 |
功能数量 | 2 |
端子数 | 16 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
最小摆幅 | 10.0伏 |
输出低电流最大值 | 0.0016安培 |
输出极性 | INVERTED |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | SOP |
包装等效代码 | SOP16，.25 |
包装形状 | 长方形 |
包装形式 | 小轮廓 |
峰值回流温度(℃) | 260 |
资格状态 | 不合格 |
接收延迟最大值 | 300.0 ns |
接收器位数 | 2.0 |
座高 | 1.75毫米 |
子类别 | 线路驱动器或接收器 |
最大电源电流 | 1.0毫安 |
电源电压标称 | 3.3伏 |
最小供电电压 | 3.0伏 |
最大电源电压 | 3.6伏 |
电源电压1-标称 | 3.3伏 |
电源电压1-Min | 3.0伏 |
电源电压1-最大 | 3.6伏 |
安装类型 | 表面贴装 |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | GULL WING |
端子间距 | 1.27毫米 |
终端位置 | DUAL |
时间@峰值回流温度最大值(秒) | 未标明 |
长度 | 9.9毫米 |
宽度 | 3.9毫米 |
附加功能 | 也可以用5V电源供电 |
无铅状态/ RoHS状态 | 无铅/符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
RS-232总线引脚的ESD保护±15 kV(HBM)±8 kV(IEC61000-4-2，接触放电)±15 kV(IEC61000-4-2，气隙放电)
达到或超过TIA / EIA- 232-F和ITU V.28标准的要求
使用3V至5.5V VCC电源工作
最高可运行250 kbit / s
两个驱动程序和两个接收器
低电源电流：300 μA(典型值)
外部电容器：4×0.1 μF
接受具有3.3V电源的5V逻辑输入
与其他高速设备引脚兼容(1 Mbit / s)
SN65C3232E(–40°C至+ 85°C)
SN75C3232E(0°C至70°C)

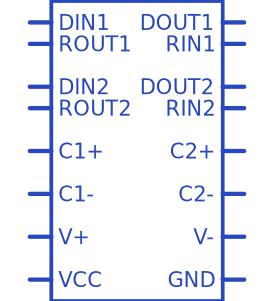

MAX3232EIDR符号
