产品型号 | LMR14006XDDCR |
描述 | IC REG BUCK ADJ 600MA TSOT23-6 |
分类 | 集成电路(IC)，PMIC-稳压器-DC DC开关稳压器 |
制造商 | 德州仪器 |
系列 | SIMPLESWITCHER? |
打包 | 切割带(CT) |
零件状态 | 活性 |
工作温度 | -40°C?125°C(TJ) |
包装/箱 | SOT-23-6薄，TSOT-23-6 |
供应商设备包装 | TSOT-23-6 |

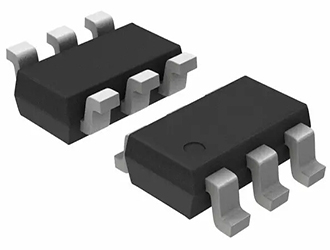

LMR14006XDDCR
制造商包装说明 | SOT-6 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
模拟IC-其他类型 | 开关稳压器 |
控制方式 | 电流模式 |
控制技术 | 脉冲宽度调制 |
功能 | 降压 |
输出配置 | 正 |
拓扑结构 | Buck |
输出类型 | 可调式 |
频率-切换 | 1.1兆赫 |
输入电压标称 | 12.0伏 |
最小输入电压 | 4.0伏 |
最大输入电压 | 40.0伏 |
JESD-30代码 | R-PDSO-G6 |
JESD-609代码 | e4 |
功能数量 | 1个 |
端子数 | 6 |
最低工作温度 | -40℃ |
最高工作温度 | 125℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | TSSOP |
包装形状 | 长方形 |
包装形式 | 小轮廓，薄型轮廓，缩孔 |
峰值回流温度(℃) | 260 |
座高 | 1.1毫米 |
安装类型 | 表面贴装 |
切换台配置 | n BUCK |
最大开关频率 | 2100.0 kHz |
温度等级 | 汽车业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | GULL WING |
端子间距 | 0.95毫米 |
终端位置 | 双 |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 2.9毫米 |
宽度 | 1.6毫米 |
| 属性 | 描述 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
休眠模式下的超低待机电流为28 μA
输入电压范围4 V至40 V
1 μA关断电流
支持高占空比运行
输出电流高达600 mA
1.1 MHz和2.1 MHz开关频率
内部补偿
高电压使能输入
内部软启动
过流保护
过温保护
整体解决方案尺寸小(TSOT-6L封装)
LMR14006XDDCR符号
LMR14006XDDCR脚印
