LM4040A25IDBZR并联电压基准是通用的、易于使用的基准，可满足各种应用的需求。2引脚固定输出设备无需外部电容器即可运行，并且在所有容性负载下均能保持稳定。此外，该基准提供低动态阻抗、低噪声和低温度系数，以确保在较宽的工作电流和温度范围内具有稳定的输出电压。LM4040A25IDBZR在晶圆分拣期间使用保险丝和齐纳电击反向击穿电压修整以提供四种输出电压容差，范围从A级的0.1%(最大值)到D级的1%(最大值)。因此，为设计人员为其应用选择最佳性价比提供了极大的灵活性。LM4040A25IDBZR采用节省空间的SC-70和SOT-23-3封装，需要的最小电流为45μA(典型值)，也是便携式应用的理想选择。LM4040A25IDBZR的特点是可在–40°C至85°C的环境温度范围内工作。LM4040xQ的特点是可在–40°C至125°C的环境温度范围内工作。
| 制造商 | 德州仪器 |
| 制造商产品编号 | LM4040A25IDBZR |
| 供应商 | 德州仪器 |
| 描述 | IC VREF 分流 0.1% SOT23-3 |
| 详细描述 | 分流器 电压基准 IC ±0.1% SOT-23-3 |
| 类别 | 集成电路(IC)PMIC-电压基准 |
| 工作温度 | -40°C~85°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 |
| 供应商器件封装 | SOT-23-3 |
| 基本产品编号 | LM4040 |
LM4040A25IDBZR
| 零件状态 | 在售 |
| 引用类型 | 分流器 |
| 输出类型 | 固定 |
| 电压-输出(最小/固定) | 2.5V |
| 电流-输出 | 15mA |
| 温度系数 | 100ppm/°C |
| 噪音-10Hz至10kHz | 35μVrms |
| 电流-阴极 | 80μA |
| 箱/包 | SOT-23 |
| 引脚数 | 3 |
| 最高工作温度 | 125℃ |
| 最大输出电流 | 15毫安 |
| 最大输出电压 | 2.5伏 |
| 最低工作温度 | -40℃ |
| 通道数 | 1 |
| 输出电流 | 15毫安 |
| 输出电压 | 2.5伏 |
| 包装 | 卷带(TR) |
| 参考电压 | 2.5伏 |
| 精度 | ±0.1% |
| 高度 | 1.22毫米 |
| 长度 | 2.92毫米 |
| 厚度 | 1毫米 |
| 宽度 | 1.3毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3 |
| 湿气敏感度(MSL) | 1(无限制) |
| REACH状态 | REACH不受影响 |
| 达到高度关注物质 | 无高度关注物质 |
| 辐射硬化 | 不 |
2.048V、2.5V、3V、4.096V、5V、8.192V和10V的固定输出电压
严格的输出容差和低温度系数
最大0.1%，100ppm/°C–A级
最大0.2%，100ppm/°C–B级
最大0.5%，100ppm/°C–C级
最大1.0%，150ppm/°C–D级
低输出噪声：35μVRMS典型值
宽工作电流范围：45μA(典型值)至15mA
在所有容性负载下稳定;无需输出电容器
提供扩展温度范围：–40°C至125°C
数据采集系统
电源和电源监视器
仪器和测试设备
过程控制
精确音频
汽车电子
能源管理
电池供电设备
LM4040A25IDBZR符号

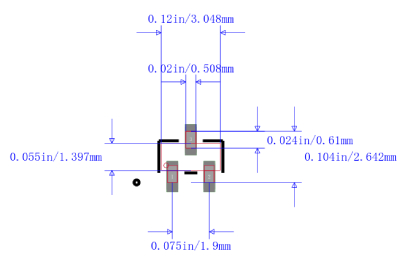

LM4040A25IDBZR焊垫
LM4040A25IDBZR 3D模型
LM4040A25IDBZR封装
| 型号 | 制造商 | 品名 | 描述 |
| LM4040A25IDBZR | 德州仪器 | 电压基准芯片 | 电压基准,精准微功率,分流-可调,LM4040系列,2.5V |
| LM4040A25IDBZTG4 | 德州仪器 | 电压基准芯片 | 精密微功耗并联型电压基准 |
| LM4040B25IDBZR | 德州仪器 | 电压基准芯片 | IC利用串联、并联或串联/并联拓扑,2.4V至2.5V |
