LM258DR 发布时间 时间:2023/7/7 14:26:24 查看 阅读:567

描述

LM258DR具有增强的功能,例如单位增益稳定性、较低的3mV(室温下的最大值)失调电压和每个放大器300μA(典型值)的静态电流,从而简化了电路设计。还包括两个高压(36V)运算放大器。这些器件为成本敏感型应用带来了出色的价值,该器件的特性包括低失调电压(300μV,典型值)、接地共模输入范围以及高差分输入电压能力。

产品概述

产品型号

LM258DR

描述

IC 运算放大器 GP 2 电路 8SOIC

类别

集成电路 (IC),线性 - 放大器 - 仪表、运算放大器、缓冲放大器

制造商

德州仪器

电压 - 电源,单/双 (±)

3V~32V,±1.5V~16V

工作温度

-25°C ~ 85°C (TA)

包装/箱

8-SOIC (0.154", 3.90mm 宽)

供应商设备包

8-SOIC

基本零件号

LM258

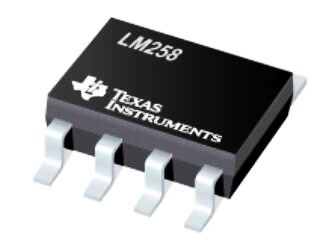

产品图片

LM258DR

LM258DR

规格参数

产品种类

运算放大器 - 运放

零件状态

活性

放大器类型

运算放大器

结构

电压反馈

平均偏置电流最大值 (IIB)

0.15 μA

最大偏置电流 (IIB) @25C

0.15 μA

共模抑制比

80.0 分贝

共模抑制比-Min

70.0 分贝

频率补偿

是的

输入失调电流最大值 (IIO)

0.03 μA

输入失调电压-最大值

5000.0 μV

JESD-30 代码

R-PDSO-G8

JESD-609 代码

e3

功能数量

2

终端数量

8

峰值回流温度 (℃)

260

压摆率标称

0.3V/us

子类别

运算放大器

电源电流-最大

1.2 毫安

电源电压限制-最大值

32.0 伏

电源电压额定值 (Vsup)

5.0 伏

表面贴装

是的

技术

双极

温度等级

其他

终端完成

哑光锡 (Sn)

终端形式

鸥翼型

终端间距

1.27 毫米

终端位置

单位增益 BW-Nom

700.0 kHz

电压增益-最小值

25000.0

高度

1.75 毫米

长度

4.9 毫米

宽度

3.9 毫米

包体材质

塑料/环氧树脂

包装代码

SOP

包等效代码

SOP8,.25

包装形状

长方形

包装风格

小轮廓

包装方式

TR

环境与出口分类

RoHS 状态

符合ROHS3

湿气敏感度 (MSL)

1(无限制)

引脚图

封装

LM258DR封装

LM258DR封装

替代型号

型号

制造商

品名

描述

LM258DG4

德州仪器

放大器、缓冲器

双运算放大器 DUAL OPERATIONAL AMPLIFIERS

LM258D

德州仪器

运算放大器

双路,700kHz,2个放大器,0.3V/μs,3V至32V,±1.5V至±16V,SOIC,8引脚

LM258DRG4

德州仪器

运算放大器

运算放大器  DUAL OPERATIONAL AMPLIFIERS

LM2904DR

德州仪器

运算放大器

运算放大器   双路,700kHz,2个放大器,0.3V/μs,±1.5V至±13V,SOIC,8引脚

LM258DR推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

LM258DR资料 更多>

  • 型号
  • 描述
  • 品牌
  • 阅览下载

LM258DR图片

LM258DR

LM258DR参数

  • 标准包装1
  • 类别集成电路 (IC)
  • 家庭Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列-
  • 放大器类型通用
  • 电路数2
  • 输出类型-
  • 转换速率0.3 V/µs
  • 增益带宽积700kHz
  • -3db带宽-
  • 电流 - 输入偏压20nA
  • 电压 - 输入偏移3000µV
  • 电流 - 电源1mA
  • 电流 - 输出 / 通道30mA
  • 电压 - 电源,单路/双路(±)3 V ~ 32 V,±1.5 V ~ 16 V
  • 工作温度-25°C ~ 85°C
  • 安装类型表面贴装
  • 封装/外壳8-SOIC(0.154",3.90mm 宽)
  • 供应商设备封装8-SOIC
  • 包装Digi-Reel®
  • 其它名称296-14591-6
