L298 发布时间 时间:2023/7/28 11:46:57 查看 阅读:671

L298是采用15引线Multiwatt和PowerSO20封装的集成单片电路。它是一种高电压,大电流的双全桥驱动器,旨在接受标准的TTL逻辑电平并驱动电感性负载,例如继电器,螺线管,DC和步进电动机。

描述

L298是采用15引线Multiwatt和PowerSO20封装的集成单片电路。它是一种高电压,大电流的双全桥驱动器,旨在接受标准的TTL逻辑电平并驱动电感性负载,例如继电器,螺线管,DC和步进电动机。不但提供了两个启用输入,以独立于输入信号启用或禁用设备。每个桥的下部晶体管的发射极连接在一起,并且相应的外部端子可用于连接外部检测电阻器。还提供了一个额外的电源输入,以便逻辑电路在较低的电压下工作。

产品图片

L298

L298

规格参数

产品型号

L298
制造商STMicroelectronics
工作电压范围+5至+ 46V
最大供电电压50V
最大输入和使能电压+ 7V
允许通过每个输出的最大电流3A
总功耗25W
工作温度-23°C至130°C
储存温度-40°C至150°C

特点

  • TTL控制输入

  • 过热保护

  • 工作电压高,最高工作电压可达46V;

  • 输出电流大,瞬间峰值电流可达3A,持续工作电流为2A;

  • 内含两个H桥的高电压大电流全桥式驱动器,可以用来驱动直流电动机和步进电动机、继电器、线圈等感性负载;

  • 采用标准TTL逻辑电平信号控制;

  • 具有两个使能控制端,在不受输入信号影响的情况下允许或禁止器件工作;

  • 有一个逻辑电源输入端,使内部逻辑电路部分在低电压下工作;

  • 可以外接检测电阻,将变化量反馈给控制电路。

应用领域

  • 机械臂

  • 机械人

  • 继电器驱动器

  • 自动售货机

  • 工业机械

  • 工程系统

  • 测量仪器

  • 数字控制系统??

  • 电脑打印机与绘图仪

  • 驱动直流电机、步机电机

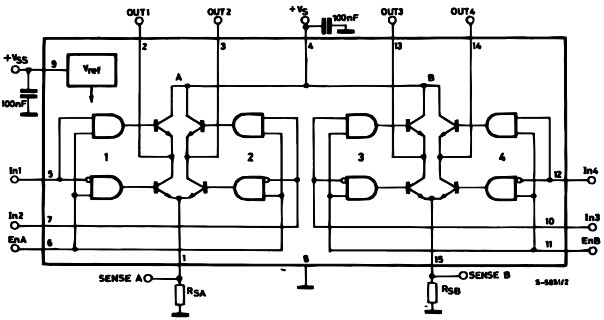

电路图

引脚图

引脚功能说明

引脚名称

描述

通用端子

(8)GND

已连接至GROUND。

(4)电源电压VS

连接到+ 5V。

(9)逻辑电源电压

逻辑模块的电源电压。

H桥A

(1)电流感应A

在该引脚和地之间连接了检测电阻,以控制负载电流。

(2)输出1,(3)输出2

H桥A的输出。流过这两个引脚之间的负载的电流在引脚1处进行监控。

(5)输入1,(7)输入2

桥A的TTL兼容控制输入。

(6)使能

TTL兼容使能输入。LOW状态为禁用。

H桥B

(15)电流感应B

在该引脚和地之间连接了检测电阻,以控制负载电流。

(13)输出3,(14)输出4

H桥B的输出。流过这两个引脚之间的负载的电流在引脚15处监视。

(10)输入3,(12)输入4

桥B的TTL兼容控制输入。

(11)使能B

TTL兼容使能输入。LOW状态为禁用。

封装

L298封装

L298封装
