L293D器件是四路高电流半H驱动器。设计用于在4.5 V至36 V的电压下提供高达600 mA的双向驱动电流。

描述

L293D器件是四路高电流半H驱动器。设计用于在4.5 V至36 V的电压下提供高达600 mA的双向驱动电流。设计用于驱动电感性负载,例如继电器,螺线管,DC和双极步进电机,以及在正电源应用中的其他大电流/高压负载。

每个输出都是一个完整的图腾柱驱动电路,带有一个达林顿晶体管沉和一个伪达林顿源。驱动程序成对启用,驱动程序1和2由1,2EN启用,驱动程序3和4由3,4EN启用。

产品图片

L293D

L293D

规格参数

产品型号

L293D
描述集成电路MTRDRV BIPLR 4.5-36V 16PWRDIP
分类集成电路(IC),PMIC-电动机驱动器,控制器
制造商意法半导体
打包
零件状态活性
电机类型-步进双极
电机类型-交流直流 有刷直流
功能驱动器-完全集成,控制和功率级
输出配置半桥(4)
接口
平行
安装类型通孔
基本零件号L293
制造商包装说明DIP-16电源
符合欧盟RoHS
状态活性
接口IC类型基于半桥的外围驱动程序
内置保护短暂的; 热的
输入特性标准
JESD-30代码R-PDIP-T16
JESD-609代码e3
功能数量2
端子数16
输出特性三态
输出电流方向SOURCE AND SINK
输出峰值电流限值1.2安
输出极性真正
包装主体材料塑料/环氧树脂
包装代码DIP
包装形状RECTANGULAR
包装形式IN-LINE
峰值回流温度(℃)未标明
资格状态不合格
座高5.1毫米
电源电压标称5.0伏
最小供电电压4.5伏
最大电源电压36.0伏
电源电压1-标称24.0伏
电源电压1-Min4.5伏
电源电压1-最大36.0伏
表面贴装没有
终端完成锡(Sn)
终端表格贯穿孔
端子间距2.54毫米
终端位置
时间@峰值回流温度最大值(秒)
未标明
长度
20.0毫米
宽度
7.62毫米
无铅状态/ RoHS状态
无铅/符合ROHS3
水分敏感性水平(MSL)
1(无限制)

特点

  • 内部钳形二极管

  • 每通道600mA输出电流能力

  • 启用设施

  • 每通道1.2A峰值输出电流(非重复)

  • 逻辑“ 0”输入电压高达1.5 V(高抗干扰性)

  • 过热保护

  • 可用于运行两个具有相同IC的直流电动机。

  • 速度和方向控制是可能的

  • 提供16引脚DIP,TSSOP,SOIC封装

  • 过热保护

应用领域

  • 用于使用数字电路驱动大电流电机

  • 可用于驱动步进电机

  • 可以驱动大电流LED

  • 继电器驱动器模块(可以闩锁继电器)

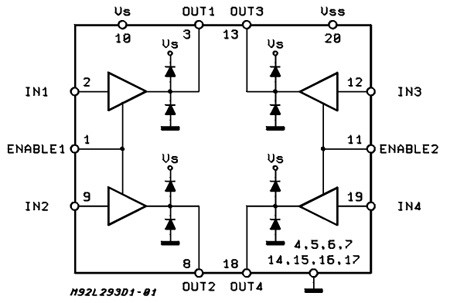

电路图

引脚图

引脚功能说明

引脚号

引脚名称描述
1
启用1,2该引脚使能输入引脚Input 1(2)和Input 2(7)
2
输入1
直接控制输出1引脚。由数字电路控制
3
输出1连接到电机1的一端
4
地面接地引脚连接到电路的接地(0V)
5
地面接地引脚连接到电路的接地(0V)
6
输出2连接到电机1的另一端
7
输入2直接控制输出2引脚。由数字电路控制
8
Vcc2(VS)连接到运行电机的电压引脚(4.5V至36V)
9
启用3,4该引脚使能输入引脚输入3(10)和输入4(15)
10
输入3直接控制输出3引脚。由数字电路控制
11
输出3连接到电机2的一端
12
地面接地引脚连接到电路的接地(0V)
13
地面接地引脚连接到电路的接地(0V)
14
输出4连接到电机2的另一端
15
输入4直接控制输出4引脚。由数字电路控制
16
Vcc2(Vss)连接到+ 5V以启用IC功能

CAD模型

L293D符号

L293D符号

L293D脚印

L293D脚印

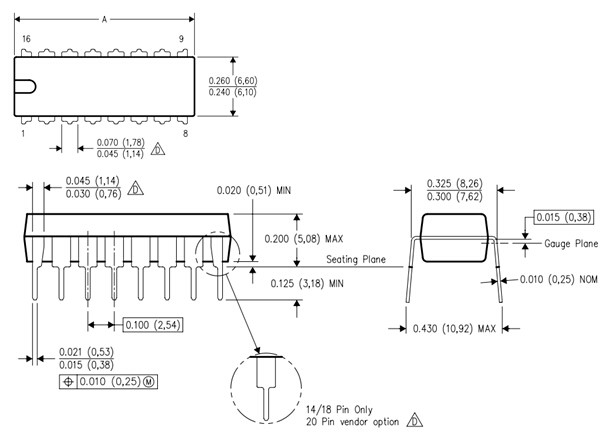

封装

L293D封装图

L293D封装图
