JM38510/11201BCA 发布时间 时间:2023/6/25 17:20:43 查看 阅读:918

描述

JM38510/11201BCA由四个独立的电压比较器组成,它用于在很宽的电压范围内由单个电源供电。也可以使用双电源供电,只要两个电源之间的电压差为2V至36V,并且VCC至少比输入共模电压高1.5V。电流消耗与电源电压无关。输出可以连接到其他集电极开路输出以实现线与关系。JM38510/11201BCA特点是可在–55°C至+125°C的整个军用温度范围内运行。

产品概述

制造商
德州仪器
型号
JM38510/11201BCA
描述
军用级PM111S
分类
集成电路(IC),线性-比较器
打包
管子
包装/案例CDIP

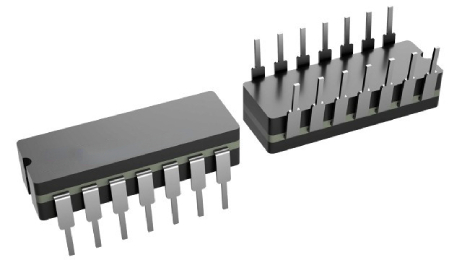

产品图片

JM3851011201BCA

JM38510/11201BCA

规格参数

产品状态
在售
制造商包装说明CDIP-16
符合REACH
符合欧盟RoHS
符合中国RoHS
引脚数14
共模抑制比70分贝
输入失调电压(Vos)5毫伏
最大双电源电压15伏
最高工作温度125℃
最大电源电流2毫安
最大电源电压
30伏
最小双电源电压1伏
最低工作温度-55°C
最小电源电压2伏
标称电源电流2毫安
通道数4
元素数量4
功耗400兆瓦
响应时间1.3微秒
电压增益106.02分贝
终止次数14
ECCN代码EAR99
子类别比较器
技术双极
终端位置双重的
温度等级军队
电压增益
106.02分贝
平均偏置电流-最大值(IIB)0.3μA
最大偏置电流(IIB)@25C0.1μA
筛选级别MIL-M-38510B类
高度5.08毫米
长度19.56毫米
厚度4.57毫米
宽度6.67毫米

环境与出口分类

属性
描述
无铅含铅
辐射硬化
RoHS合规

特点

  • 宽供应范围

  • 单电源:2V至36V(测试至30V)

  • 双电源:±1V至±18V(测试至±15V)

  • 与电源电压无关的低电源电流消耗:0.8mA(典型值)

  • 低输入偏置电流:25nA(典型值)

  • 低输入失调电流:3nA(典型值)

  • 低输入失调电压:2mV(典型值)

  • 共模输入电压范围包括接地

  • 差分输入电压范围等于最大额定电源电压:±36V

  • 低输出饱和电压

  • 输出兼容TTL、MOS和CMOS

应用领域

  • 工业的

  • 汽车

  • 信息娱乐和集群

  • 车身控制模块

  • 电力监管

  • 振荡器

  • 峰值检测器

  • 逻辑电压转换

电路图

封装

JM3851011201BCA封装

JM38510/11201BCA封装

替代型号

型号
制造商
品名
描述
LM339N德州仪器比较器四路,电压,4,300ns,2V至36V,DIP,14引脚
LM239N德州仪器比较器DIP 14Pin 4Channel 2mA
LM2901N德州仪器比较器四路,电压,4,300ns,2V至36V,±1V至±18V,DIP,14引脚
