DS90C387AVJD/NOPB发送器/接收器对旨在支持主机和平板显示器之间高达QXGA分辨率的双像素数据传输。发送器将48位（双像素24位彩色）的CMOS/TTL数据和3个控制位转换为8个LVDS（低电压差分信号）数据流。在112MHz的最大双像素速率下，LVDS数据线速度为784Mbps，提供5.7Gbps（每秒714兆字节）的总吞吐量。并且器提供第二个LVDS输出时钟。两个LVDS时钟是相同的。此功能支持与上一代FPD-Link接收器的向后兼容性-第二个时钟允许发送器使用两个24位或18位FPD-Link接收器的“双像素”配置连接到面板。
产品型号 | DS90C387AVJD/NOPB |
| 描述 | IC驱动器8/0 100TQFP |
| 分类 | 集成电路(IC)，接口-驱动器，接收器，收发器 |
| 制造商 | 德州仪器 |
| 打包 | 托盘 |
| 零件状态 | 活性 |
| 电压-电源 | 3V?3.6V |
| 工作温度 | -10°C?70°C |
| 包装/箱 | 100-TQFP |
| 供应商设备包装 | 100-TQFP(14x14) |
| 基本零件号 | DS90C387 |
DS90C387AVJD/NOPB
制造商包装说明 | TQFP-100 |
| 符合REACH | 是 |
| 符合欧盟RoHS | 是 |
| 符合中国RoHS | 是 |
| 状态 | 转入 |
| 接口IC类型 | 线驱动器 |
| 差分输出 | 是 |
| 驱动程序位数 | 9.0 |
| 输入特性 | 标准 |
| 接口标准 | EIA-644;TIA-644 |
| JESD-30代码 | S-PQFP-G100 |
| JESD-609代码 | e3 |
| 协议 | FPD-Link，LVDS |
| 驱动器/接收器数量 | 8/0 |
| 数据速率 | 5.7Gbps |
| 功能数量 | 9 |
| 端子数 | 100 |
| 最低工作温度 | -10℃ |
| 最高工作温度 | 70℃ |
| 包装主体材料 | 塑料/环氧树脂 |
| 包装代码 | TFQFP |
| 包装等效代码 | TQFP100，.63SQ |
| 包装形状 | 广场 |
| 包装形式 | FLATPACK，薄型，精细间距 |
| 峰值回流温度(℃) | 260 |
| 资格状态 | 不合格 |
| 接收延迟最大值 | 0.0纳秒 |
| 座高 | 1.2毫米 |
| 子类别 | 线路驱动器或接收器 |
| 电源电压标称 | 3.3伏 |
| 最小供电电压 | 3.0伏 |
| 最大电源电压 | 3.6伏 |
| 安装类型 | 表面贴装 |
| 技术 | CMOS |
| 温度等级 | 商业类 |
| 终端完成 | 磨砂锡(Sn) |
| 终端表格 | GULL WING |
| 端子间距 | 0.5毫米 |
| 终端位置 | QUAD |
| 时间@峰值回流温度最大值(秒) | 40 |
| 长度 | 14.0毫米 |
| 宽度 | 14.0毫米 |
| 属性 | 描述 |
| REACH状态 | 非REACH产品 |
无铅状态/RoHS状态 | 无铅/符合ROHS3 |
| 水分敏感性水平(MSL) | 3(168小时) |
通过QXGA面板分辨率支持SVGA
32.5至112 / 170MHz时钟支持
驱动长而低成本的电缆
高达5.7 Gbps带宽
预加重可降低电缆负载效应
发射器拒绝逐周期抖动
数据和控制输入引脚可承受5V电压
向后兼容FPD-Link
兼容ANSI / TIA / EIA-644-1995 LVDS标准
可编程的发射器数据和控制选通脉冲选择(上升或下降沿选通脉冲)
双像素架构支持与GUI和时序控制器的接口;可选的单像素发射器输入支持单像素GUI界面
成像
视频与视觉
信号处理
DS90C387AVJD/NOPB符号
DS90C387AVJD/NOPB脚印

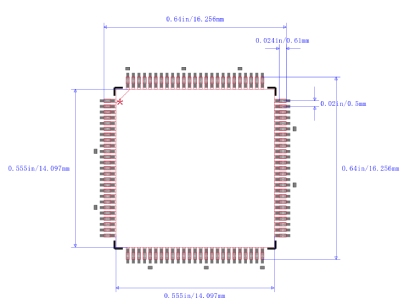

DS90C387AVJD/NOPB封装
