产品型号 | CC2500RGPR |
描述 | 集成电路RF TXRX ISM> 1GHZ 20VFQFN |
分类 | RF / IF和RFID,射频收发器IC |
制造商 | 德州仪器 |
打包 | 切割带(CT) |
零件状态 | 活性 |
电压-电源 | 1.8V?3.6V |
工作温度 | -40°C?85°C |
包装/箱 | 20-VFQFN裸露焊盘 |
供应商设备包装 | 20-QFN(4x4) |
基本零件号 | CC2500 |

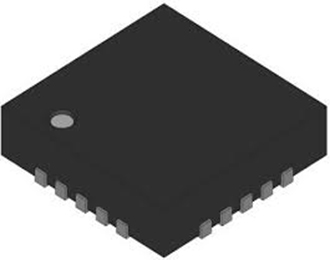

CC2500RGPR
制造商包装说明 | QFN-20 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
类型 | 仅TxRx |
电信IC类型 | 电信电路 |
功率输出 | 1分贝 |
数据速率 | 250.0 |
JESD-30代码 | S-PQCC-N20 |
JESD-609代码 | e4 |
功能数量 | 1个 |
端子数 | 20 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
调制 | 2FSK,GFSK,MSK,OOK |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | HVQCCN |
包装等效代码 | LCC20,.16SQ,20 |
包装形状 | 四方形 |
包装形式 | 芯片载体,散热片/塞子,轮廓极薄 |
峰值回流温度(℃) | 260 |
座高 | 1.0毫米 |
串行接口 | SPI |
子类别 | 其他电信IC |
电源电压标称 | 3.0伏 |
安装类型 | 表面贴装 |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | 无铅 |
端子间距 | 0.5毫米 |
终端位置 | QUAD |
时间@峰值回流温度最大值(秒) | 未标明 |
长度 | 4.0毫米 |
宽度 | 4.0毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
射频性能
高灵敏度(2.4 kBaud时为-104 dBm,1%包错误率)
低电流消耗(RX中为13.3 mA,250 kBaud,输入远高于灵敏度极限)
可编程输出功率高达+1 dBm
出色的接收器选择性和阻断性能
可编程数据速率从1.2到500 kBaud
频率范围:2400-2483.5 MHz
模拟功能
支持OOK,2-FSK,GFSK和MSK
具有90 us建立时间的快速建立频率合成器,适用于跳频和多通道系统
自动频率补偿(AFC)可用于将频率合成器对准接收到的中心频率
集成模拟温度传感器
数字功能
灵活支持面向数据包的系统:片上支持同步字检测,地址检查,灵活的数据包长度和自动CRC处理
高效的SPI接口:所有寄存器均可通过一次“突发”传输进行编程
数字RSSI输出
可编程通道滤波器带宽
可编程载波侦听(CS)指示灯
可编程前同步码质量指示符(PQI),用于增强保护以防止随机噪声中的错误同步字检测
支持在传输之前进行自动净信道评估(CCA)(适用于通话前监听系统)
支持每包链接质量指示(LQI)
可选的自动数据白化和去白化
低功耗功能
休眠模式下的电流消耗为400 nA
快速启动时间:从休眠到接收或发送模式为240 us(根据EM设计测量)
自动唤醒低功耗RX轮询的无线电唤醒功能
单独的64字节RX和TX数据FIFO(启用突发模式数据传输)
常规
很少的外部组件:完整的片上频率合成器,无需外部滤波器或RF开关
绿色包装:符合RoHS要求,不含锑或溴
小尺寸(QLP 4x4 mm封装,20针)
适用于符合EN 300328和EN 300440 2类(欧洲),FCC CFR47第15部分(美国)和ARIB STDT66(日本)的系统
支持异步和同步串行接收/发送模式,以向后兼容现有的无线电通信协议
2400-2483.5 MHz ISM / SRD频段系统
消费类电子产品
无线游戏控制器
无线音频
无线键盘和鼠标
启用射频的遥控器
