BQ77PL900DLR 发布时间 时间:2023/7/7 13:45:40 查看 阅读:737

描述

BQ77PL900DLR是一款五至十节串联锂离子电池组保护器。集成的I2C通信接口允许bq77PL900也用作主机控制器的模拟前端(AFE)。还包括两个LDO,一个5V/25mA和一个3.3V/25mA,可用于为主机控制器或支持电路供电。BQ77PL900DLR集成了一个电压转换系统来提取电池参数,例如单个电池电压和充电/放电电流。电压保护阈值和检测延迟时间等变量可以使用内部EEPROM进行编程。BQ77PL900DLR可作为独立的自给式电池保护系统(独立模式)。它也可以与主机微控制器结合,为主机系统提供电量计或其他电池管理功能(主机控制模式)。BQ77PL900DLR可为过压、欠压、放电过流和放电条件下的短路提供全面的安全保护。当达到EEPROM可编程安全阈值时,会自动关闭FET驱动器。无需外部组件即可配置保护功能。

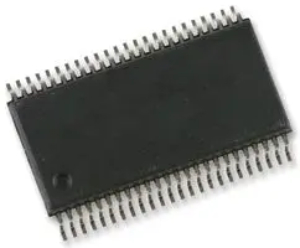

产品图片

BQ77PL900DLR

BQ77PL900DLR

规格参数

制造商
德州仪器
制造商产品编号
BQ77PL900DLR
供应商
德州仪器
描述
IC BATT PROT 锂离子电池 5-10C 48SSOP
详细说明
电池 电池保护 IC 锂离子/聚合物 48-SSOP
零件状态
活性
功能
电池保护
电池
化学锂离子/聚合物
故障保护
过流、过压/欠压、短路
界面
I2C
工作温度-40°C ~ 100°C (TA)
安装方式
表面贴装
包装/箱
48-BSSOP(0.295 英寸,7.50 毫米宽)
供应商设备包
48-SSOP
箱/包
SSOP
重量
600.301152 毫克
最高工作温度
85℃
最大功耗
1.388瓦
最大电源电压
50伏
最低工作温度
-40℃
最小电源电压7伏
电池数量
10
工作电源电流
650 μA
输出电流
25毫安
输出电压
1.28伏
包装
磁带和卷轴
高度
2.79毫米
长度
15.88毫米
厚度
2.59毫米
宽度
7.49毫米

环境与出口分类

属性描述
RoHS状态
符合ROHS3
湿气敏感度(MSL)2(1年)
REACH状态
REACH不受影响

特点

  • 5、6、7、8、9或10节串联电池初级保护

  • 用于充电和放电FET的PMOSFET驱动

  • 能够使用1米检测电阻器进行操作

  • 电源电压范围为7V至50V

  • 典型值为450μA的低电源电流

  • 集成5V25mALDO

  • 集成3.3V25mALDO

应用领域

  • 无绳电动工具

  • 助力自行车/踏板车

  • 不间断电源 (UPS) 系统

  • 医疗器材

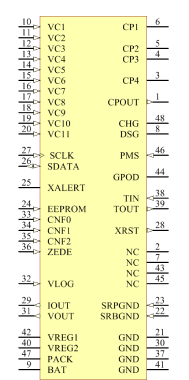

引脚图

CAD模型

BQ77PL900DLR象征

BQ77PL900DLR象征

BQ77PL900DLR脚印

BQ77PL900DLR脚印

封装

BQ77PL900DLR封装

BQ77PL900DLR封装

替代型号

型号
制造商
品名
描述
BQ77PL900DL
德州仪器
电池管理芯片
BQ77PL900DL 芯片, 锂离子电池包保护器, 48-SSOP
BQ77PL900DLRG4德州仪器电池管理芯片五到十节锂离子电池或Lifthium聚合物电池保护电路和模拟前端
BQ77PL900DLG4
德州仪器电池管理芯片五到十节锂离子电池或Lifthium聚合物电池保护电路和模拟前端

BQ77PL900DLR推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

BQ77PL900DLR资料 更多>

  • 型号
  • 描述
  • 品牌
  • 阅览下载

BQ77PL900DLR图片

BQ77PL900DLR

BQ77PL900DLR参数

  • 标准包装1
  • 类别集成电路 (IC)
  • 家庭PMIC - 电池管理
  • 系列-
  • 功能过压/欠压保护
  • 电池化学锂离子(Li-Ion)、锂聚合物(Li-Pol)
  • 电源电压7 V ~ 50 V
  • 工作温度-40°C ~ 100°C
  • 安装类型表面贴装
  • 封装/外壳48-BSSOP(0.295",7.50mm 宽)
  • 供应商设备封装48-SSOP
  • 包装Digi-Reel®
  • 其它名称296-23520-6
