BQ771800DPJR系列产品为锂离子电池组系统提供过压监控器和保护器。借助德州仪器(TI)的这款过压保护器件BQ771800DPJR充电控制器，可以轻松监控电池状态。该产品将采用卷带包装运输，以便快速安装和安全交付。该设备在锂离子电池组上运行。此设备的最低工作电源电压为3V，最高为25V。此电池电量计的最低工作温度为-40°C，最高为110°C。每个电池都独立监控过压情况。为了更快地进行生产线测试，BQ7718xy设备提供了一种客户测试模式(CTM)，大大减少了延迟时间。BQ771800DPJR器件中，内部延迟定时器在检测到任何电池上的过压情况时启动。延迟定时器到期后，输出被触发进入其活动状态(高或低取决于配置)。
BQ771800DPJR
| 制造商零件编号 | BQ771800DPJR |
| 产品分类 | PMIC-电池管理 |
| 制造商 | 德州仪器 |
| 描述 | IC BATT OV PROT LI-ION 8WSON |
| 包裹 | 8-WDFN 外露焊盘 |
| 包装 | 替代包装 |
| 系列 | BQ771800 |
| 功能 | 电池保护 |
| 电池化学 | 锂离子 |
| 故障保护 | 过电压 |
| 工作温度 | -40°C ~ 110°C (TA) |
| 供应商-设备-包 | 8-WSON (3x4) |
| 电池类型 | 锂离子锂聚合物 |
| 工作电源电压 | 3V至25V |
| 工作电源电流 | 2微安 |
| 最高工作温度 | +110摄氏度 |
| 最低工作温度 | - 40摄氏度 |
| 包装盒 | WSON-8 |
| 安装方式 | 贴片/贴片 |
| 零件状态 | 活性 |
| 高度 | 800毫米 |
| 长度 | 4毫米 |
| 厚度 | 750微米 |
| 宽度 | 3毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3 |
| 湿气敏感度(MSL) | 2(1年) |
| 无铅 | 无铅 |
REACH状态 | REACH不受影响 |
2节、3节、4节和5节串联电池过压保护
内部延时定时器
固定OVP阈值
高精度过压保护：±10mV
低功耗ICC≈1μA(VCELL(ALL)
每个电池输入的低漏电流<100nA
功能安全能力
可用于辅助功能安全系统设计的文档
封装尺寸选项：
小型8引脚QFN(3.00毫米×4.00毫米)
带引线的8引脚MSOP(3.00mm×5.00mm，包括引线)
手持园艺工具
手持电动工具
无线真空吸尘器
UPS备用电池
轻型电动车辆(电动自行车、电动踏板车、踏板辅助自行车)

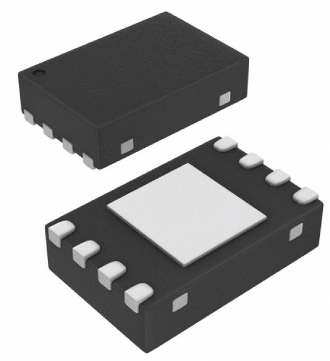

BQ771800DPJR封装
| 型号 | 制造商 | 品名 | 描述 |
| BQ771801DPJR | 德州仪器 | 电池管理芯片 | 过压保护2系列5系列芯锂电池，内置2节至5节锂电池内置延时过压保护功能 |
| BQ771802DPJT | 德州仪器 | 电池管理芯片 | 过压保护2系列5系列芯锂电池，内置2节至5节锂电池内置延时过压保护功能 |
| BQ771808DPJT | 德州仪器 | 电池管理芯片 | 过压保护2系列5系列芯锂电池，内置2节至5节锂电池内置延时过压保护功能 |
