德州仪器(TI)BQ7694003DBTR锂离子和磷酸锂电池监视器是一款强大的模拟前端(AFE)设备，可作为用于下一代高功率系统（例如轻型电动汽车）的完整电池组监控和保护解决方案的一部分、电动工具和不间断电源。BQ7694003DBTR的设计考虑了低功耗：可以启用/禁用IC内的子块以控制整体芯片电流消耗，并且SHIP模式提供了一种将电池组置于超低功耗状态的简单方法。
| 制造商 | 德州仪器 |
| 制造商产品编号 | BQ7694003DBTR |
| 供应商 | 德州仪器 |
| 描述 | IC BATT MON MULTI 9-15C 44TSSOP |
| 详细描述 | 电池 电池监控器 IC 多化学 44-TSSOP |
| 工作温度 | -40°C~85°C(TA) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 44-TFSOP(0.173"，4.40mm宽) |
| 供应商器件封装 | 44-TSSOP |
| 基本产品编号 | BQ76940 |
BQ7694003DBTR
| 零件状态 | 在售 |
| 功能 | 电池监视器 |
| 故障 | 保护过流、过压/欠压、短路 |
| 界面 | I2C |
| 供应商设备包 | 44-TSSOP |
| 引脚数 | 44 |
| 重量 | 139.309557毫克 |
| 最高工作温度 | 85℃ |
| 最大电源电压 | 25伏 |
| 最低工作温度 | -40℃ |
| 最小电源电压 | 6伏 |
| 工作电源电压 | 25伏 |
| 输出电压 | 16伏 |
| 包装 | 卷带 |
| 高度 | 1.2毫米 |
| 长度 | 11毫米 |
| 厚度 | 1毫米 |
| 宽度 | 4.4毫米 |
| 子类别 | PMIC-电源管理IC |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3 |
| 湿气敏感度(MSL) | 2(1年) |
| REACH状态 | REACH不受影响 |
AFE监控功能
纯数字接口
内部ADC测量电池电压、芯片温度和外部热敏电阻
单独的内部ADC测量电池组电流(库仑计数器)
直接支持最多三个热敏电阻(103AT)
硬件保护功能
放电过电流(OCD)
放电短路(SCD)
过压(OV)
欠压(UV)
二级保护器故障检测
附加的功能
集成电池平衡FET
充电、放电低侧NCHFET驱动器
主机微控制器的警报中断
2.5V或3.3V输出稳压器
无需EEPROM编程
高电源电压绝对最大值(高达108V)
简单的I2C兼容接口(CRCoption)
随机单元连接容忍
轻型电动车辆(LEV)
电动自行车(eBike)
电动踏
板车(eScooter)，
脚踏电动自行车(Pedelec)
踏板辅助自行车
电动和园艺工具

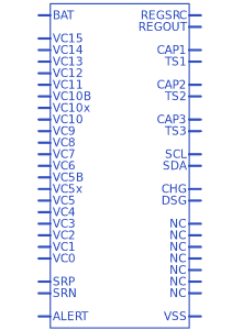

BQ7694003DBTR象征
BQ7694003DBTR脚印
BQ7694003DBTR封装
| 型号 | 制造商 | 品名 | 描述 |
| BQ7694003DBT | 德州仪器 | 电池管理芯片 | TEXASINSTRUMENTSBQ7694003DBT芯片,电池电量计,锂离子,25V,TSSOP-44 |
