BQ7692006PWR系列稳健的模拟前端(AFE)器件是下一代高功率系统(例如轻型电动汽车、电动工具和不间断电源)的完整电池组监控和保护解决方案的一部分。BQ7692006PWR的设计考虑了低功耗：可以启用或禁用IC内的子块以控制整体芯片电流消耗，而SHIP模式提供了一种将电池组置于超低功耗状态的简单方法。此器件最多支持5节电池或典型的18V电池组，最多可处理10节电池或典型的36V电池组，而BQ7692006PWR最多可用于15节电池或典型的48V电池组，可以使用这些AFE管理各种电池化学成分，包括锂离子、磷酸铁锂等。通过I2C，主机控制器可以使用来实现许多电池组管理功能，例如监控(电池电压、电池组电流、电池组温度)、保护(控制充电/放电FET)和平衡。集成A/D转换器支持对关键系统参数进行纯数字读出，并在TI的制造过程中处理校准。
| 产品型号 | BQ7692006PWR |
| 供应商 | 德州仪器 |
| 描述 | 集成电路巴特-蒙多3-5C 20TSSOP |
| 箱/包 | TSSOP |
| 界面 | I2C |
| 电池类型 | LiFePO4, Li-Ion, Li-Polymer |
| 工作电源电流 | 40 uA |
BQ7692006PWR
| 电池类型 | LiFePO4,Li-Ion,Li-Polymer |
| 产品种类 | 电池管理 |
| 功能 | 电池监视器 |
| 零件状态 | 活性 |
| 最大结温 | (Tj)150℃ |
| 最高工作温度 | 85℃ |
| 最大电源电压 | 25伏 |
| 最低工作温度 | 40℃ |
| 最小电源电压 | 6伏 |
| 工作电源电压 | 25伏 |
| 输出电压 | 3.6V |
| 包装卷带 | (TR) |
| 高度 | 1.2毫米 |
| 长度 | 6.5毫米 |
| 厚度 | 1毫米 |
| 宽度 | 4.4毫米 |
| 故障保护 | 过流、过压/欠压、短路 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3 |
| REACH状态 | REACH不受影响 |
| 无铅 | 无铅 |
| 湿气敏感度(MSL) | 2(1年) |
AFE 监控功能
纯数字接口
内部 ADC 测量电池电压、芯片温度和外部热敏电阻
单独的内部 ADC 测量电池组电流(库仑计数器)
直接支持多达三个热敏电阻 (103AT)
硬件保护功能
放电过电流 (OCD)
放电短路 (SCD)
过压 (OV)
欠压 (UV)
二次保护器故障检测
附加功能
集成电池平衡 FET
充电、放电低侧 NCH FET 驱动器
主机微控制器的警报中断
2.5V 或 3.3V 输出稳压器
无需 EEPROM 编程
高电源电压绝对最大值(高达 108 V)
简单的 I 2 C 兼容接口(CRC 选项)
随机单元连接容忍
轻型电动车辆(LEV)
电动自行车(eBike)
电动踏
板车(eScooter)，
脚踏电动自行车(Pedelec)
踏板辅助自行车
电动和园艺工具
BQ7692006PWR象征
BQ7692006PWR脚印

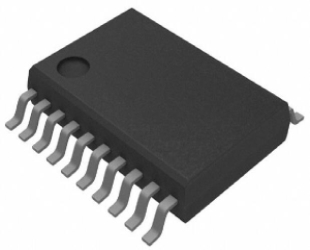

BQ7692006PWR封装
| 型号 | 制造商 | 品名 | 描述 |
| BQ7692006PW | 德州仪器 | 电池管理芯片 | 3至节电池锂离子和锂电池电池(bbbbbbbb9040系列)2-TSOP-40to85 |
| BQ27220YZFT | 德州仪器 | 电池管理芯片 | 具有预编程化学成分的单节电池组/系统侧CEDV电池电量监测计9-DSBGA-40至85 |
1.BQ76920和BQ76930支持哪些电池?
BQ76920器件最多支持5节电池或典型的18V电池组，BQ76930最多可处理10节电池或典型的36V电池组，而BQ76940最多可用于15节电池或典型的48V电池组.可以使用这些AFE管理各种电池化学成分，包括锂离子、磷酸铁锂等。
2.BQ769x0上的运输模式是什么?
BQ769x0的设计考虑了低功耗;可以启用/禁用IC内的子块以控制整体芯片电流消耗，而SHIP模式提供了一种将电池组置于超低功耗状态的简单方法。
3.BQ769x0是如何设计成低功耗的?
BQ769x0的设计考虑到了低功耗：可以启用或禁用IC内的子块以控制整体芯片电流消耗，而SHIP模式提供了一种将电池组置于超低功耗状态的简单方法。
