AFE4300PNR是一款低成本模拟前端，此模拟前端有两个独立的信号链：一个信号链用于体重计(WS)测量，而另外一个信号链用于体成分测量(BCM)分析。一个16位，860SPS模数转换器(ADC)在两个信号链间复用。体重测量信号链包括一个可由外部电阻器设定增益的仪器放大器(INA)，后接一个用于偏移校正的6位数模转换器(DAC)，和一个驱动外部桥/负载单元(有一个用于比例式测量的1.7V固定电压)的电路。AFE4300PNR还可通过产生一个进入人体的正弦电流来测量人体成分。此正弦电流由一个内部模式生成器和一个6位，1MSPSDAC生成。一个电压电流转换器将这个正弦电流应用在两个端子之间的人体上。在这两个端子上生成的电压是由人体的阻抗生成的，此电压由一个差分放大器测量，再经过整流，且其振幅由16位ADC提取并测量。AFE4300PNR的工作电压范围为2V至3.6V，额定温度为0°C至+70°C，并采用LQFP-80封装。
| 制造商 | 德州仪器 |
| 型号 | AFE4300PNR |
| 描述 | IC AFE 2 CHAN 16BIT 80LQFP |
| 分类 | 集成电路(IC),数据采集-模拟前端(AFE) |
| 打包 | Digi-Reel? |
| 工作温度 | 0℃ ~ 70℃ |
| 包装/案例 | 80-LQFP |
| 供应商设备包 | 80-LQFP(12x12) |
| 安装类型 | 表面贴装 |
| 基本产品编号 | AFE4300 |
AFE4300PNR
| 产品状态 | 在售 |
| 工厂交货时间 | 6周 |
| 接触电镀 | 金子 |
| 包装/案例 | 80-LQFP |
| 引脚数 | 80 |
| JESD-609代码 | e4 |
| 无铅代码 | 是的 |
| 湿度敏感度(MSL) | 3(168小时) |
| 终止次数 | 80 |
| ECCN代码 | EAR99 |
| 最高工作温度 | 70°C |
| 最低工作温度 | 0°C |
| 子类别 | 编解码器 |
| 终端位置 | 四方 |
| 终端形式 | 鸥翼 |
| 峰值回流温度(Cel) | 260 |
| 功能数量 | 1 |
| 电源电压 | 3.3V |
| 终端间距 | 0.5mm |
| 输出 | 电压 |
| 工作电源电压 | 3.6V |
| 电源 | 3V |
| 温度等级 | 商业的 |
| 通道数 | 2 |
| 界面 | SPI |
| 位数 | 16 |
| 最大电源电流 | 0.00097mA |
| 输入类型 | 微分 |
| 解析度 | 2乙 |
| 电压-电源，模拟 | 2V~3.6V |
| 电信IC类型 | 电信电路 |
| 模拟输入电压-最大值 | 3.4V |
| 输出代码 | 二进制/TWOSCOMP |
| 高度 | 1.6毫米 |
| 长度 | 12毫米 |
| 厚度 | 1.4毫米 |
| 宽度 | 12毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3标准 |
| 湿度敏感度(MSL) | 3(168小时) |
| REACH状态 | REACH不受影响 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
体重秤前端：
支持最多四路称重传感器输入
片上称重传感器1.7V激励电压用于比例式测量
68nVrms输入参考噪声(0.1Hz至2Hz)
优秀拟合线性：满标量程的0.01%
体重秤测量：540μA
身体成分分析仪前端：
最多支持三个四极复合阻抗测量值
6位1MSPS正弦波生成数模转换器(DAC)
247.5μArms、±20%激励源
在2Hz带宽中具有0.1Ω测量RMS噪声
人体成分测量：970μA
模数转换器(ADC)：
16位，860次每秒采样(SPS)
电源电流：110μA
可进行人体成分测量的体重秤

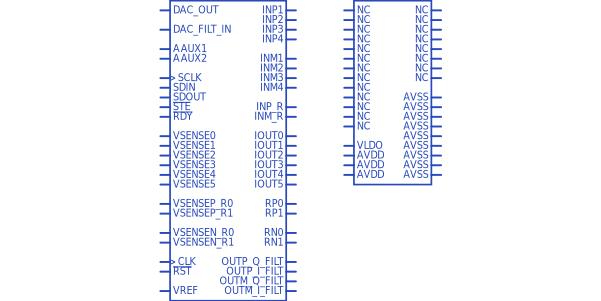

AFE4300PNR符号
AFE4300PNR焊垫
AFE4300PNR 3D模型
AFE4300PNR封装
