时间：2023/6/29 17:32:50
阅读：912
ADUM5401WCRWZ是四通道数字隔离器，带有集成隔离直流-直流转换器isoPower?。基于AnalogDevices，Inc.的iCoupler?技术，dc-dc转换器可在5.0V或3.3V输入电源或3.3V3.3V3.3V3.3V电源下，以表1所示的功率水平提供高达500mW的稳压隔离电源。这些设备在低功率、隔离设计中不需要单独、隔离的dc-dc转换器。I耦合芯片级变压器技术用于隔离dc-dc转换器中的逻辑信号、功率和反馈路径。结果是一个小的形状因素，完全隔离的解决方案。ADUM5401WCRWZ隔离器在各种信道配置和数据速率中提供四个独立的隔离信道。
| 制造商 | ADI |
| 制造商产品编号 | ADUM5401WCRWZ |
| 描述 | DGTL ISO 2.5KV GEN PURP 16SOIC |
| 详细描述 | 通用数字隔离器2500Vrms4通道25Mbps25kV/μsCMTI16-SOIC(0.295"，7.50mm宽) |
| 类别 | 数字隔离器 |
| 系列 | IsoPower?、iCoupler? |
| 包装 | 散装 |
| 工作温度 | -40°C~105°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 16-SOIC(0.295"，7.50mm宽) |
| 供应商器件封装 | 16-SOIC |
ADUM5401WCRWZ
| 零件状态 | 在售 |
| 技术 | 磁耦合 |
| 类型 | 通用 |
| 隔离式电源 | 是 |
| 通道数 | 4 |
| 输入-侧1/侧2 | 3/1 |
| 通道类型 | 单向 |
| 电压-隔离 | 2500Vrms |
| 共模瞬变抗扰度(最小值) | 25kV/μs |
| 数据速率 | 25Mbps |
| 传播延迟tpLH/tpHL(最大值) | 60ns，60ns |
| 脉宽失真(最大) | 6ns |
| 上升/下降时间(典型值) | 2.5ns，2.5ns |
| 电压-供电 | 3V~5.5V |
| 案例/包装 | 集成电路 |
| 引脚数 | 16 |
| 最大输入电流 | 68mA |
| 最高工作温度 | 105℃ |
| 最大输出电流 | 100mA |
| 最低工作温度 | -40°C |
| 通道数 | 4 |
| 功耗 | 500兆瓦 |
| 深度 | 2.65毫米 |
| 长度 | 10.5毫米 |
| 宽度 | 7.6毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 3(168小时) |
| REACH状态 | 非REACH产品 |
| 无铅 | 含铅 |
| 辐射硬化 | 不 |
等功率集成隔离dc-dc转换器
调节3.3V或5.0V输出
高达500兆瓦的输出功率
四个直流至25Mbps(NRZ)信号隔离通道
带7.6mm爬电的16芯SOIC封装
高温运行：最高105°C
高共模瞬态抗扰度：>25kV/μs
RS-232/RS-422/RS-485收发器
工业现场总线隔离
电源启动偏置和栅极驱动
隔离传感器接口
工业PLC
ADUM5401WCRWZ符号
ADUM5401WCRWZ脚印

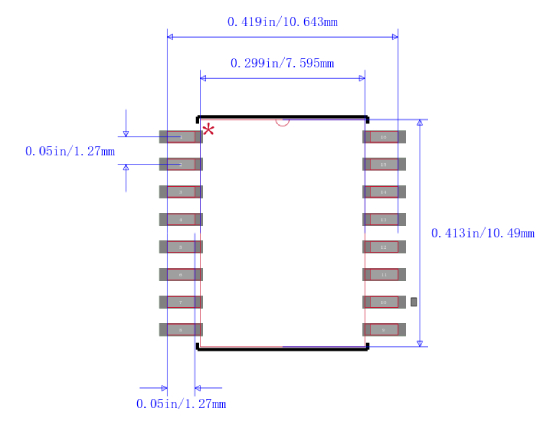

ADUM5401WCRWZ封装
