产品概述

产品型号

ADUM2401ARWZ

描述

DGTL ISO 5000VRMS 4通道GP 16SOIC

分类

隔离器,数字隔离器

制造商

ADI公司

系列

iCoupler?

打包

零件状态

活性

电压-电源

2.7V?5.5V

工作温度

-40°C?105°C

包装/箱

16-SOIC(0.295英寸,7.50mm宽度)

供应商设备包装

16-SOIC

基本零件号

ADUM2401

产品图片

ADUM2401ARWZ

ADUM2401ARWZ

规格参数

制造商包装说明

SOIC-16

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

接口IC类型

接口电路

技术

磁耦合

JESD-30代码

R-PDSO-G16

JESD-609代码

e3

功能数量

1个

端子数

16

最低工作温度

-40℃

最高工作温度

105℃

包装主体材料

塑料/环氧树脂

包装代码

SOP

包装形状

长方形

包装形式

小轮廓

峰值回流温度(℃)

260

座高

2.65毫米

电源电压标称

3.0伏

最小供电电压

2.7伏

最大电源电压

5.5伏

安装类型

表面贴装

技术

CMOS

温度等级

产业

终端完成

磨砂锡(Sn)

终端表格

鸥翼型

端子间距

1.27毫米

终端位置

DUAL

时间@峰值回流温度最大值(秒)

30

长度

10.3毫米

宽度

7.5毫米

环境与出口分类

RoHS状态

符合ROHS3

水分敏感性水平(MSL)

1(无限制)

特点

  • 低功耗运行

  • 双向通讯

  • 3 V/5 V 电平转换

  • 直流至90Mbps(NRZ)的高数据速率

  • 2ns最大脉冲宽度失真

  • 2ns最大通道间匹配

  • > 25kV / μs高共模瞬变抗扰度

  • 输出使能功能

  • 工作温度最高可达105°C

  • 精密定时特性

应用领域

  • 医疗

  • 电机驱动与控制

  • 电源管理

  • 通用高压多通道隔离

CAD模型

ADUM2401ARWZ符号

ADUM2401ARWZ符号

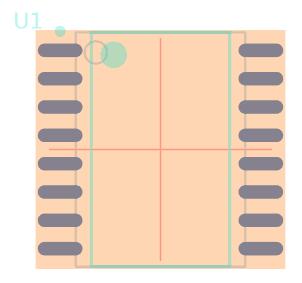

ADUM2401ARWZ脚印

ADUM2401ARWZ脚印

ADUM2401ARWZ推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

ADUM2401ARWZ资料 更多>

  • 型号
  • 描述
  • 品牌
  • 阅览下载

ADUM2401ARWZ图片

ADUM2401ARWZ

ADUM2401ARWZ参数

  • 标准包装47
  • 类别隔离器
  • 家庭数字隔离器
  • 系列iCoupler®
  • 输入 - 1 侧/2 侧3/1
  • 通道数4
  • 电源电压2.7 V ~ 5.5 V
  • 电压 - 隔离5000Vrms
  • 数据速率1Mbps
  • 传输延迟65ns
  • 输出类型逻辑
  • 封装/外壳16-SOIC(0.295",7.50mm 宽)
  • 供应商设备封装16-SOIC W
  • 包装管件
  • 工作温度-40°C ~ 105°C
