ADS1293CISQ/NOPB 发布时间 时间:2023/6/21 16:23:07 查看 阅读:564

描述

ADS1293CISQ/NOPB包含便携式、低功耗医疗、体育运动和健身用心电图(ECG)应用中通常所需要的全部特性。凭借高度集成以及出色的性能,ADS1293CISQ/NOPB能够以大幅缩小的尺寸、降低的功耗和整体成本创建可扩展的医疗仪器系统。ADS1293CISQ/NOPB特有3个能够以高达25.6ksps的速率工作的高分辨率通道。该器件可单独针对每个通道编程特定的采样率和带宽,从而使用户能够针对性能和功耗来优化配置。所有输入引脚均包含一个EMI滤波器,并且可通过一个灵活的选路开关路由至任一通道。另外,凭借这一灵活的选路功能,无需从外部重新连接导联即可实现独立的导联断线检测、右腿驱动、以及生成Wilson/Goldberger基准电端。对于未使用数字起搏检测的应用,可通过第四个通道进行外部模拟起搏检测。此器件包含一个自我诊断警报系统,来检测系统何时处于运行条件之外。这样的事件被报告给错误标志。错误标志的整体状态可由一个专用ALARMB引脚上的信号显示。此器件采用5mmx5mmx0.8mm,28引脚LLP封装。-20°Cto85°C的运行温度范围。

产品概述

产品型号ADS1293CISQ/NOPB
制造商德州仪器
分类集成电路(IC),数据采集模拟前端(AFE)
描述IC AFE 3信道24位28WQFN
打包卷带(TR)
安装类型表面安装
包装/箱28-WFQFN外露衬垫
供应商设备包28-WQFN(5x5)
基本产品编号ADS1293

产品图片

ADS1293CISQNOPB

ADS1293CISQ/NOPB

规格参数

产品状态在售
位数24
通道数3
电压-电源,模拟2.7V~5.5V
电压-电源,数字1.65V~3.6V
安装表面贴装
引脚数28
转化率25.6千秒
接口断续器
最高工作温度85°C
最大电源电压5.5V
最低工作温度-20 °C
最小电源电压2.7V
模数转换器数量3
位数24
通道数3
转换器数量3
输入数3
工作电源电流825微安
分辨率3字节
采样率25千秒
信噪比110分贝
TypeGeneral Purpose
高度800微米
长度5毫米
厚度750微米
宽度5毫米

环境与出口分类

属性描述
RoHS状态符合ROHS3
水分敏感性水平(MSL)3(168小时)
REACH状态REACH未受影响

特点

  • 三个具有同步起搏输出的高分辨率数字心电图(ECG)通道

  • 抗电磁干扰(EMI)输入

  • 低功耗:每通道0.3mW

  • 输入引入噪声:7μVpp(40Hz带宽)

  • 输入偏置电流:175pA

  • 数据速率:高达25.6ksps

  • 差分输入电压范围:±400mV

  • 模拟电源电压:2.7V至5.5V

  • 数字输入输出(I/O)电源电压:1.65V至3.6V

  • 右腿驱动放大器

  • 交流和直流导联断线检测

  • Wilson和Goldberger终端

  • 针对中断驱动诊断的ALARMB引脚

  • 电池电压监控

  • 内置振荡器与基准

  • 灵活的断电和待机模式

应用领域

  • 便携式1/2/3/5/6/7/8/12导联ECG

  • 病人生命体征监控:动态心电图、事件、压力和远程医疗

  • 自动体外除颤器

  • 体育运动和健身(心率和ECG)

引脚图

CAD模型

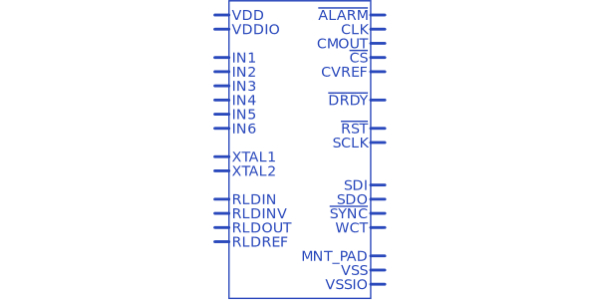

ADS1293CISQNOPB符号

ADS1293CISQ/NOPB符号

ADS1293CISQNOPB焊垫

ADS1293CISQ/NOPB焊垫

ADS1293CISQNOPB 3D模型

ADS1293CISQ/NOPB 3D模型

封装

ADS1293CISQNOPB封装

ADS1293CISQ/NOPB封装
