ADS1291IPBSR是多通道同步采样24位Δ-Σ模数转换器(ADC)，它具有内置的可编程增益放大器(PGA)、内部基准和板载振荡器。ADS1291IPBSR包含便携式低功耗医疗心电图(ECG)、体育和健身应用通常所需的所有功能。凭借高集成度和出色的性能，此器件可在显著减少尺寸、功耗和总体成本的前提下创建可扩展的医疗仪器系统。ADS1291IPBSR每通道具有灵活的输入多路复用器，此多路复用器可独立连接至内部生成的信号，实现测试、温度和持续断线检测。此外，可选择输入通道的任一配置生成右腿驱动(RLD)输出信号。它工作时的数据速率高达8kSPS。通过器件内部激励灌电流或拉电流，可在器件内部执行持续断线检测。ADS1291IPBSR采用5mm×5mm、32引脚薄型四方扁平封装(TQFP)和4mmx4mm、32引脚无引线四方扁平封装(VQFN)。额定工作温度范围–40°C至+85°C。
| 制造商 | 德州仪器 |
| 制造商产品编号 | ADS1291IPBSR |
| 描述 | IC AFE 1 CHAN 24BIT 32TQFP |
| 详细描述 | 1 通道 AFE 24 钻头 495 μW 32-TQFP(5x5) |
| 类别 | 集成电路(IC)数据采集-模拟前端(AFE) |
| 包装 | 卷带(TR) |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 32-TQFP |
| 供应商器件封装 | 32-TQFP(5x5) |
| 基本产品编号 | ADS1291 |
ADS1291IPBSR
| 产品状态 | 在售 |
| 位数 | 24 |
| 通道数 | 1 |
| 功率(W) | 495微瓦 |
| 电压-供电，模拟 | 2.7V~5.25V |
| 电压-供电，数字 | 1.7V~3.6V |
| 案例/包装 | TQFP |
| 引脚数 | 32 |
| 兑换率 | 125秒 |
| 界面 | SPI |
| 最高工作温度 | 85°C |
| 最大功耗 | 495微瓦 |
| 最大电源电压 | 5.25伏 |
| 最大电源电压(DC) | 3.6V |
| 最低工作温度 | -40°C |
| 最小电源电压 | 1.7V |
| 最小电源电压(DC) | 1.7V |
| A/D转换器数量 | 1 |
| 位数 | 24 |
| 通道数 | 1 |
| 转换器数量 | 2 |
| 输入数量 | 1 |
| 工作电源电流 | 250μA |
| 包装 | 磁带和卷轴 |
| 解析度 | 3乙 |
| 采样率 | 8ksps |
| 信噪比(SNR) | 107分贝 |
| 类型 | 一般用途 |
| 高度 | 1.2毫米 |
| 长度 | 5毫米 |
| 厚度 | 1毫米 |
| 宽度 | 5毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 2(1年) |
| REACH状态 | 非REACH产品 |

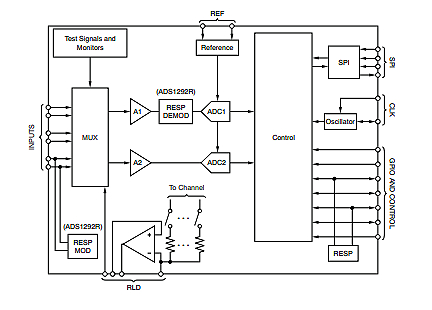

两个低噪声PGA和两个高分辨率ADC(ADS1292和ADS1292R)
低功耗：335μW/通道
输入参考噪声：8μVPP(150Hz带宽，G=6)
输入偏置电流：200pA
数据速率：125SPS至8kSPS
CMRR：120dB
可编程增益：1、2、3、4、6、8或12
电源：单极或者双极
模拟：2.7V至5.25V
数字：1.7V至3.6V
内置右腿驱动放大器、持续断线检测、测试信号
集成型呼吸阻抗测量(ADS1292R)
内置振荡器和基准
灵活的断电、待机模式
SPI?兼容串行接口
工作温度范围：–40°C至+85°C
医疗仪器(ECG)包括：
患者监护：动态心电图(Holter)、事件、压力和生命体征，包括心电图、AED和远程医疗
个人护理和健身监视器(心率、呼吸和ECG)
高精度、同步、多通道数据采集
ADS1291IPBSR符号
ADS1291IPBSR焊垫
ADS1291IPBSR 3D模型
ADS1291IPBSR封装
| 型号 | 制造商 | 描述 |
| ADS1291IPBS | 德州仪器 | 低功耗，双通道，24位模拟前端的生物电位测量 |
