时间：2023/6/26 17:26:43
阅读：786
ADS1281IPW是一款性能极高的单芯片模数转换器(ADC)，专为满足能源勘探和地震监测环境的需求而设计。单芯片设计促进了电路板面积的节省，以改进高密度应用。转换器使用四阶固有稳定的delta-sigma()调制器，提供出色的噪声和线性性能。调制器可与片上数字滤波器配合使用，也可绕过后处理滤波器使用。数字滤波器由sinc和有限冲激响应(FIR)低通级和无限冲激响应(IIR)高通滤波器(HPF)级组成。可选抽取提供每秒250到4000个样本(SPS)的数据速率。FIR低通级提供线性和最小相位响应。HPF具有可调的转角频率。片内增益和偏移缩放寄存器支持系统校准。同步输入还接受时钟输入，以便从外部源连续对齐转换。调制器和滤波器一起仅耗散12mW。ADS1281IPW采用紧凑的TSSOP-24封装，在–40°C至+85°C之间完全指定，最大工作范围为+125°C。
| 制造商 | 德州仪器 |
| 制造商产品编号 | ADS1281IPW |
| 描述 | IC ADC 31BIT SIGMA-DELTA 24TSSOP |
| 详细描述 | 31 位模数转换器 1 输入 1 三角积分 24-TSSOP |
| 类别 | 集成电路(IC)数据采集-模数转换器(ADC) |
| 包装 | 管件 |
| 工作温度 | -40°C~85°C |
| 封装/外壳 | 24-TSSOP(0.173"，4.40mm宽) |
| 供应商器件封装 | 24-TSSOP |
| 安装类型 | 表面贴装型 |
| 基本产品编号 | ADS1281 |
ADS1281IPW
| 零件状态 | 在售 |
| 位数 | 31 |
| 采样率(每秒) | 4k |
| 输入数 | 1 |
| 输入类型 | 差分，单端 |
| 数据接口 | SPI |
| 配置 | ADC |
| A/D转换器数 | 1 |
| 架构 | 三角积分 |
| 参考类型 | 外部 |
| 电压-供电，模拟 | 5V |
| 电压-供电，数字 | 1.65V~3.6V |
| 案例/包装 | TSSOP |
| 引脚数 | 24 |
| 微分非线性 | 1LSB |
| 双电源电压 | 2.5V |
| 界面 | 并行、SPI、串行 |
| 最高工作温度 | 85°C |
| 最大功耗 | 18兆瓦 |
| 最大电源电压 | 5.25伏 |
| 最低工作温度 | -40°C |
| 最小电源电压 | 4.75伏 |
| 标称电源电流 | 2毫安 |
| 模拟输入数量 | 1 |
| 位数 | 16 |
| 通道数 | 1 |
| 转换器数量 | 1 |
| 元素数量 | 1 |
| 工作电源电压 | 5伏 |
| 能量消耗 | 12兆瓦 |
| 功耗 | 12兆瓦 |
| 解析度 | 3.875乙 |
| 信噪比(SNR) | 130分贝 |
| 供应类型 | 模拟、数字、双通道、单通道 |
| 高度 | 1.2毫米 |
| 长度 | 7.8毫米 |
| 厚度 | 1毫米 |
| 宽度 | 4.4毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 1(无限) |
| REACH状态 | 非REACH产品 |
高分辨率：
130dB信噪比(250SPS)
127dB信噪比(500SPS)
高精度：
THD：–122dB(典型)，–115dB(最大)
INL:0.6ppm
具有快速响应超范围检测的固有稳定调制器
灵活的数字滤波器：
Sinc+FIR+IIR(可选)
线性或最小相位响应
可编程高通滤波器
可选择的FIR数据速率：250SPS至4SPS
过滤器旁路选项
低功耗：
运行：12mW
关机：10微瓦
补偿和补偿校准引擎
增益校正
同步输入
模拟电源：
单极(+5V)或双极(±2.5V)
数字电源：1.8V至3.3V
能源勘探
地震监测
高精度仪器
ADS1281IPW符号
ADS1281IPW焊垫
ADS1281IPW 3D模型

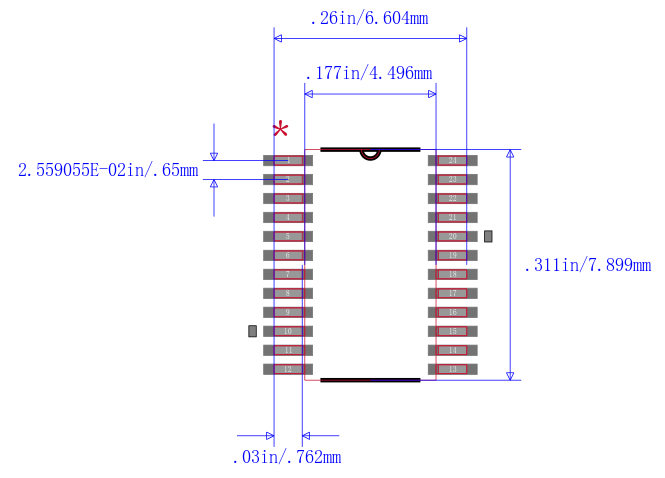

ADS1281IPW封装
| 型号 | 制造商 | 品名 | 描述 |
| ADS1281IPWR | 德州仪器 | AD转换器 | 24TSSOP 24Pin 32Bit 1.65V |
| ADS1281IPWG4 | 德州仪器 | AD转换器 | TSSOP 24Pin 32Bit 1.65V |
| ADS1281IPWRG4 | 德州仪器 | AD转换器 | TSSOP-24 24Pin 32Bit 1.65V |
