ADS1015IDGST 发布时间 时间:2023/6/26 17:35:30 查看 阅读:734

描述

ADS1015IDGST是兼容I2C的12位高精度低功耗模数转换器(ADC),采用超小型无引线X2QFN-10封装和VSSOP-10封装。ADS1015IDGST采用了低漂移电压基准和振荡器。ADS1014和ADS1015还采用可编程增益放大器(PGA)和数字比较器。这些特性以及较宽的工作电源电压范围使得它非常合适功率受限和空间受限的传感器测量应用。ADS1015IDGST可在数据速率高达每秒3300个样本(SPS)的情况下执行转换。PGA可提供从±256mV到±6.144V的输入范围,从而实现精准的大小信号测量。此器件采用一个输入多路复用器(MUX),可实现两次差动输入测量或四次单端输入测量。ADS1015IDGST既可工作于连续转换模式下,也可工作于单冲模式下。

产品概述

制造商德州仪器
制造商产品编号ADS1015IDGST
描述IC ADC 12BIT Sigma-DELTA 10VSSOP
详细描述12位模数转换器2,4输入1三角积分10-VSSOP
类别集成电路(IC)数据采集-模数转换器(ADC)
工作温度-40°C~125°C
封装/外壳10-TFSOP,10-MSOP(0.118",3.00mm宽)
供应商器件封装
10-VSSOP
安装类型表面贴装型
基本产品编号ADS1015

产品图片

ADS1015IDGST

ADS1015IDGST

规格参数

零件状态在售
位数12
采样率(每秒)3.3k
输入数2,4
输入类型差分,单端
数据接口I2C
配置多路复用器-PGA-ADC
A/D转换器数1
架构三角积分
参考类型内部
电压-供电,模拟2V~5.5V
特性PGA,可选地址
案例/包装VSSOP
引脚数10
环境温度范围高125℃
兑换率3.3ksps
积分非线性(INL)0.5LSB
界面I2C
最高结温(Tj)150℃
最高工作温度125℃
最大功耗900微瓦
最大电源电压5.5V
最大电源电压(DC)5.5V
最低工作温度-40°C
最小电源电压2伏
最小电源电压(DC)2伏
标称电源电流150μA
A/D转换器数量1
位数12
通道数4
转换器数量1
元素数量1
输入数量4
工作电源电压3.3V
包装卷带式(TR)
极性极性
功耗900微瓦
解析度1.5乙
采样率3.3ksps
高度1.07毫米
长度3毫米
厚度1.02毫米
宽度3毫米

环境与出口分类

属性描述
RoHS状态符合ROHS3规范
湿气敏感性等级(MSL)2(1年)
REACH状态非REACH产品

特点

  • 超小型X2QFN封装:2mm×1.5mm×0.4mm

  • 12位无噪声分辨率

  • 宽电源电压:2.0V至5.5V

  • 低流耗:150μA(连续转换模式)

  • 可编程数据速率:128SPS至3.3kSPS

  • 单周期稳定

  • 内部低漂移电压基准

  • 内部振荡器

  • I2C接口:四个可通过引脚选择的地址

  • 四个单端输入或两个差分输入(ADS1015)

  • 可编程比较器(ADS1014和ADS1015)

  • 工作温度范围:-40°C至+125°C

应用领域

  • 便携式仪表

  • 电池电压和电流监控

  • 温度测量系统

  • 消费类电子产品

  • 工厂自动化和过程控制

引脚图

CAD模型

ADS1015IDGST符号

ADS1015IDGST符号

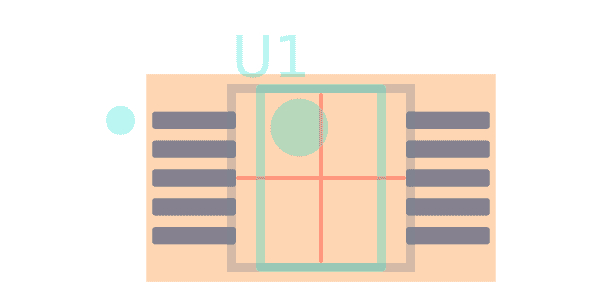

ADS1015IDGST焊垫

ADS1015IDGST焊垫

ADS1015IDGST 3D模型

ADS1015IDGST 3D模型

封装

ADS1015IDGST封装

ADS1015IDGST封装

替代型号

型号
制造商
品名
描述
ADS1015IDGSR德州仪器AD转换器12bit,3.3kSPS,单,2V,5.5V,VSSOP
ADS1114IRUGT德州仪器AD转换器芯片,模数转换器,16位,860SPS,QFN-10,整卷
ADS1115IDGST德州仪器AD转换器模数转换器,16位,860SPS,MSOP-10
