AD9467BCPZ-250 发布时间 时间:2023/7/7 17:30:06 查看 阅读:702

描述

AD9467BCPZ-250是一款16位、单芯片、中频(IF)采样模数转换器(ADC),针对高性能、宽带宽和易用性而优化。这款产品以250MSPS的转换速率工作,设计用于要求高动态范围的无线接收机、仪器仪表和测试设备。该ADC要求采用1.8V和3.3V电源供电及低压差分输入时钟信号,以便充分发挥其工作性能。对于大多数应用来说,无需外部基准电压源或驱动器件。数据输出为LVDS兼容(ANSI-644兼容),而且包括能降低短迹线所需总电流的方式。

产品概述

产品型号

AD9467BCPZ-250

描述

I2C ADC 16BIT 流水线 72LFCSP

类别

集成电路 (IC),数据采集 - 模数转换器 (ADC)

制造商

ADI公司

电压 - 电源,模拟

1.8V、3.3V

电压 - 电源,数字

1.7V ~ 1.9V

工作温度

-40°C ~ 85°C

包装/箱

72-VFQFN 裸露焊盘,CSP

供应商设备包

72-LFCSP-VQ (10x10)

基本零件号

AD9467

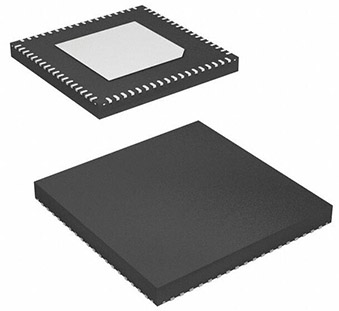

产品图片

AD9467BCPZ-250

AD9467BCPZ-250

规格参数

产品种类

模数转换器 - ADC

零件状态

活性

转换器类型

ADC,闪存方式

转换时间-最大

0.004 微秒

JESD-30 代码

S-XQCC-N72

JESD-609 代码

e3

线性误差-最大值 (EL)

0.0145%

模拟输入通道数

1.0

位数

16

功能数量

1

终端数量

72

输出位代码

偏移二进制,2 的补码二进制,灰码

输出格式

平行,字

峰值回流温度 (℃)

260

采样率

250.0 兆赫

子类别

模数转换器

电源电压-Nom

1.8 伏

安装方式

表面贴装

技术

CMOS

温度等级

工业

终端完成

哑光锡 (Sn)

终端形式

无铅

终端间距

0.5 毫米

终端位置

四边形

长度

10.0 毫米

宽度

10.0 毫米

高度

 0.9 毫米

包装代码

HVQCCN

包等效代码

LCC72,.39SQ,20

包装形状

正方形

包装风格

芯片载体,散热器/塞,非常薄的外形

制造商包装说明

10 X 10 MM,符合 ROHS,MO-220VNND-4,LFCSP-72

环境与出口分类

属性
描述
无铅含铅
达到高度关注物质无高度关注物质

RoHS 状态

符合 ROHS3

湿气敏感度 (MSL)

3(168 小时)

特点

  • 在250毫秒时信噪比为75.5dBFS至210MHz

  • 在250毫秒时SFDR为90dBFS至300MHz

  • 在170MHz时SFDR为250毫秒时

  • 60fs均方根抖动

  • 在250毫秒/秒时具有良好的线性

  • 2伏p-p至2.5伏p-p(默认)差动满标度

  • 集成输入缓冲器

  • 外部参考支持选项

  • 时钟占空比稳定器

  • 输出时钟可用

  • 串口控制

  • 低压DS输出(ANSI-644兼容)

  • 1.8V和3.3V电源操作

应用领域

  • 多载波、多模蜂窝接收机

  • 天线阵定位

  • 功率放大器线性化

  • 宽带无线

  • 雷达

  • 红外成像

  • 通信仪器

电路图

引脚图

CAD模型

AD9467BCPZ-250符号

AD9467BCPZ-250符号

AD9467BCPZ-250脚印

AD9467BCPZ-250脚印

封装

AD9467BCPZ-250封装

AD9467BCPZ-250封装

替代型号

型号

制造商

品名

描述

AD9467BCPZRL7-250

ADI

模数转换器

16-Bit,200MSPS/250MSPS

AD9467BCPZ-200

ADI

模数转换器

16位,200MSPS/250MSPS

AD9608BCPZ-105

ADI

模数转换器

10位,105MSPS,单,1.7V,1.9V,LFCSP
