AD9246BCPZ-125是一款单芯片、1.8V单电源供电的14-bit、80MSPS/105MSPS/125MSPS模数转换器（ADC），内置采样保持放大器（SHA）与片上基准电压源。AD9246BCPZ-125采用带输出误差修正逻辑电路的多级差分流水线结构，以125MSPS的转换速率提供14bit精度，而且保证在整个工作温度范围内无失码。宽带宽、真正的差分SHA允许用户选择各种输入范围和偏移量，包括单端应用。它适用于在连续通道中切换满标度电压电平的多路复用系统，以及在远超过奈奎斯特速率的频率下对单通道输入进行采样。与以前可用的ADC相比，AD9246BCPZ-125具有功耗和成本节约的优点，适用于通信、成像和医疗超声领域。
产品型号 | AD9246BCPZ-125 |
描述 | I2C ADC 14BIT 流水线 48LFCSP |
类别 | 集成电路 (IC)，数据采集 - 模数转换器 (ADC) |
制造商 | ADI公司 |
电压-电源，模拟 | 1.7V ~ 1.9V |
电压-电源，数字 | 1.7V ~ 3.6V |
工作温度 | -40°C ~ 85°C |
包装/箱 | 48-VFQFN 裸露焊盘，CSP |
供应商设备包 | 48-LFCSP-VQ (7x7) |
基本零件号 | AD9246 |
AD9246BCPZ-125
产品分类 | 模数转换器 - ADC |
零件状态 | 活性 |
转换器类型 | ADC |
JESD-30 代码 | S-XQCC-N48 |
JESD-609 代码 | e3 |
线性误差-最大值 (EL) | 0.0305% |
模拟输入通道数 | 1.0 |
位数 | 14 |
功能数量 | 1 |
终端数量 | 48 |
峰值回流温度(℃) | 260 |
采样率 | 125.0 兆赫 |
子类别 | 模数转换器 |
电源电压-Nom | 1.8 伏 |
安装方式 | 表面贴装 |
技术 | CMOS |
温度等级 | 工业 |
终端完成 | 哑光锡 (Sn) |
终端形式 | 无铅 |
终端间距 | 0.5 毫米 |
终端位置 | 四边形 |
长度 | 7.0 毫米 |
宽度 | 7.0 毫米 |
高度 | 1.0 毫米 |
输出位代码 | 偏移二进制，2的补二进制 |
输出格式 | 平行，字 |
包装代码 | HVQCCN |
包等效代码 | LCC48,.27SQ,20 |
包装形状 | 正方形 |
包装风格 | 芯片载体，散热器/塞，非常薄的外形 |
制造商包装说明 | 7X7MM，无铅，MO-220VKKD-2，LFCSP-48 |
| 属性 | 描述 |
| REACH状态 | REACH不受影响 |
| 无铅 | 含铅 |
| 达到高度关注物质 | 无高度关注物质 |
RoHS 状态 | 符合 ROHS3 |
湿气敏感度 (MSL) | 3(168 小时) |
1.8V模拟电源操作
1.8V至3.3V输出电源
信噪比=71.7dBc(72.7dBFS)至70MHz输入
SFDR=85dBc至70MHz输入
低功率：125MSPS时为395mW
650MHz带宽的差分输入
片内基准电压和采样保持放大器
DNL=±0.4LSB
灵活的模拟输入：1伏p-p至2伏p-p范围
偏移二进制、格雷码或二进位补码数据格式
时钟占空比稳定器
数据输出时钟
串口控制
超声设备
电池供电的仪器
手持式示波器
低成本数字示波器
AD9246BCPZ-125符号
AD9246BCPZ-125脚印

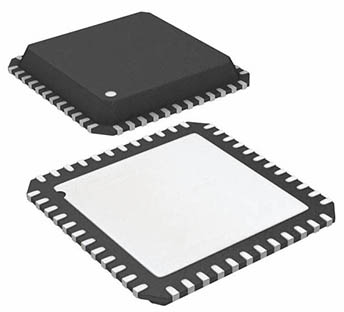

AD9246BCPZ-125封装
型号 | 制造商 | 品名 | 描述 |
AD9246BCPZRL7-125 | ADI | 模数转换器 | 14位，80MSPS/105MSPS / 125MSPS ，1.8V，48-LFCSP-VQ(7x7) |
AD9246BCPZ-105 | ADI | 模数转换器 | 14 bit，105 MSPS，单，1.7V，1.9V，LFCSP，1输入管线，48-LFCSP-VQ(7x7) |
AD9255BCPZ-125 | ADI | 模数转换器 | 14位，125MSPS，单，1.7V，1.9V，LFCSP |
AD9246BCPZ-80 | ADI | 模数转换器 | 14位，80MSPS，单，1.7V，1.9V，LFCSP |
