产品型号 | AD8602ARZ |
描述 | IC OPAMP GP 2电路8SOIC |
分类 | 集成电路(IC)，线性-放大器-仪表，运算放大器，缓冲放大器 |
制造商 | ADI公司 |
系列 | DigiTrim? |
打包 | 管 |
零件状态 | 活性 |
电压-电源，单/双(±) | 2.7V?5.5V |
工作温度 | -40°C?125°C |
包装/箱 | 8-SOIC(0.154英寸，3.90mm宽度) |
供应商设备包装 | 8-SOIC |
基本零件号 | AD8602 |
AD8602ARZ
制造商包装说明 | 符合ROHS，MS-012AA，SOIC-8 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
功放类型 | 运算放大器 |
输出类型 | 轨到轨 |
结构 | 电压反馈 |
平均偏置电流最大值(IIB) | 0.001 μA |
偏置最大电流(IIB)@ 25C | 6.0E-5 μA |
共模抑制比 | 83.0分贝 |
频率补偿 | 是 |
输入失调电压最大值 | 2100.0 μV |
JESD-30代码 | R-PDSO-G8 |
JESD-609代码 | e3 |
低偏见 | 是 |
功能数量 | 2 |
端子数 | 8 |
最低工作温度 | -40℃ |
最高工作温度 | 125℃ |
电流-输入偏置 | 0,2pA |
电压-输入失调 | 80μV |
供电 | 750μA |
电流-输出/通道 | 50毫安 |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | SOP |
包装等效代码 | SOP8，.25 |
包装形状 | 长方形 |
包装形式 | 小轮廓 |
峰值回流温度(℃) | 260 |
座高 | 1.75毫米 |
摆率标称 | 5.2伏/秒 |
子类别 | 运算放大器 |
最大电源电流 | 3.0毫安 |
电源电压极限最大值 | 6.0伏 |
电源电压标称(Vsup) | 3.0伏 |
统一增益BW-Nom | 8200.0 kHz |
最小电压增益 | 30000.0 |
增益带宽积 | 8,4兆赫 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 汽车业 |
终端完成 | 磨砂锡(Sn) |
终端表格 | 鸥翼型 |
端子间距 | 1.27毫米 |
终端位置 | DUAL |
时间@峰值回流温度最大值(秒) | 30 |
长度 | 4.9毫米 |
宽度 | 3.9毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
500μV最大失调电压
单电源操作
750μA /放大器电源电流
低失真
无相位反转
低输入电流
单位增益稳定
汽车
音频
传感与仪表
电源管理
便携式设备

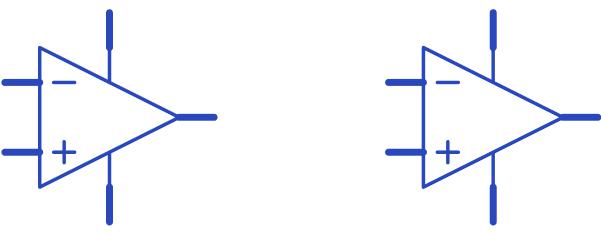

AD8602ARZ符号

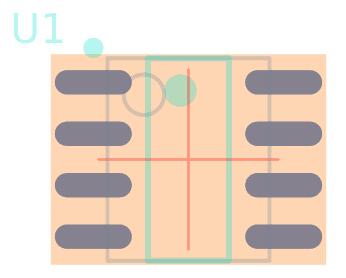

AD8602ARZ脚印
