描述

AD847AQ实现了低成本、低功耗的出众交流和直流性能。出色的直流性能表现在它±5V的规格值,包括3500V/V的开环增益(500Ω负载)和0.5mV的低输入失调电压。共模抑制最低为78dB。输出电压摆幅为±3V(负载低至150Ω)。

产品概述

产品型号

AD847AQ

描述

IC OPAMP GP 1电路8CERDIP

分类

集成电路(IC),线性-放大器-仪表,运算放大器,缓冲放大器

制造商

ADI公司

电压-电源,单/双(±)

±4.5V?18V

工作温度

-40°C?85°C

包装/箱

8-CDIP(0.300英寸,7.62mm)

供应商设备包装

8-CERDIP

基本零件号

AD847

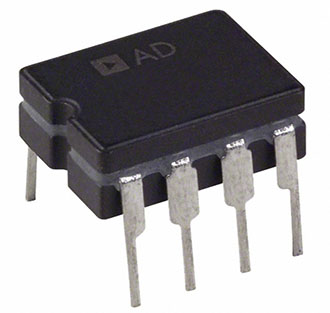

产品图片

AD847AQ

AD847AQ

规格参数

产品种类

精密放大器

零件状态

活性

系列

AD847

GBP-增益带宽产品

50兆赫

SR-转换速率

200V/us

CMRR-共模抑制比

95分贝

Ib-输入偏流

5微安

Vos-输入偏置电压

500微伏

en-输入电压噪声密度

15nV/平方赫兹

工作电源电流

5.3mA

工作电源电压

9V至36V

Pd-功率耗散

1100兆瓦

产品类型

精密放大器

PSRR-电源抑制比

86分贝

放大器数量

1个

通道数

1个

电路数

1个

元素数

1个

高度

3.56毫米(最大)

长度

10.29毫米(最大)

宽度

7.87毫米(最大)

包装

管子

安装风格

通孔

封装/箱体

CDIP-8

环境与出口分类

RoHS状态

符合RoHS规定

水分敏感性水平(MSL)

1(无限制)

引脚图

封装

AD847AQ封装

AD847AQ封装

AD847AQ推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

AD847AQ资料 更多>

  • 型号
  • 描述
  • 品牌
  • 阅览下载

AD847AQ图片

AD847AQ

AD847AQ参数

  • 标准包装48
  • 类别集成电路 (IC)
  • 家庭Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps
  • 系列-
  • 放大器类型通用
  • 电路数1
  • 输出类型-
  • 转换速率300 V/µs
  • 增益带宽积50MHz
  • -3db带宽-
  • 电流 - 输入偏压3.3µA
  • 电压 - 输入偏移500µV
  • 电流 - 电源5.3mA
  • 电流 - 输出 / 通道32mA
  • 电压 - 电源,单路/双路(±)±4.5 V ~ 18 V
  • 工作温度-40°C ~ 85°C
  • 安装类型通孔
  • 封装/外壳8-CDIP(0.300",7.62mm)
  • 供应商设备封装8-CERDIP
  • 包装管件
