AD8421ARZ是一款低成本、低功耗、极低噪声、超低偏置电流、高速仪表放大器，非常适合广泛的信号调理和数据采集应用。该产品具有极高的CMRR，使其能够在宽温度范围内在存在高频共模噪声的情况下提取低电平信号。10MHz带宽、35V/μs压摆率和0.6μs建立时间至0.001%(G=10)使AD8421ARZ能够放大高速信号，并在需要高通道数、多路复用系统的应用中表现出色。即使在更高的增益下，当前的反馈架构也能保持高性能；例如，在G=100时，带宽为2MHz，建立时间为0.8μs。AD8421ARZ具有出色的失真性能，使其适用于要求苛刻的应用，例如振动分析。
| 制造商 | ADI |
| 制造商产品编号 | AD8421ARZ |
| 描述 | IC INST AMP 1 电路 8SOIC |
| 详细描述 | 仪表放大器1电路-8-SOIC |
| 类别 | 集成电路（IC）线性器件-放大器-仪器、运算放大器、缓冲放大器 |
| 工作温度 | -40°C~85°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-SOIC（0.154"，3.90mm宽） |
| 供应商器件封装 | 8-SOIC |
| 基本产品编号 | AD8421 |
AD8421ARZ
| 零件状态 | 在售 |
| 放大器类型 | 仪表 |
| 电路数 | 1 |
| 压摆率 | 35V/微秒 |
| -3db带宽 | 10兆赫 |
| 电流-输入偏置 | 1毫安 |
| 电压-输入补偿 | 60μV |
| 电流-供电 | 2毫安 |
| 电流-输出/通道 | 65mA |
| 电压-跨度（最小值） | 5V |
| 电压-跨度（最大值） | 36V |
| 案例/包装 | 集成电路 |
| 引脚数 | 8 |
| 带宽 | 10兆赫 |
| 共模抑制比 | 94分贝 |
| 增益带宽积 | 10兆赫 |
| 输入偏置电流 | 1毫安 |
| 输入失调电压(Vos) | 25μV |
| 最大双电源电压 | 18V |
| 最高结温(Tj) | 150℃ |
| 最高工作温度 | 85°C |
| 最大电源电流 | 2.3mA |
| 最大电源电压 | 36V |
| 最小双电源电压 | 2.5V |
| 最低工作温度 | -40°C |
| 最小电源电压 | 5V |
| 标称电源电流 | 2mA |
| 放大器数量 | 1 |
| 通道数 | 1 |
| 元素数量 | 1 |
| 工作电源电流 | 2.3mA |
| 每个通道的输出电流 | 65mA |
| 电源抑制比(PSRR) | 140分贝 |
| 转换速率 | 35伏/秒 |
| 电压增益 | 80分贝 |
| 高度 | 1.5毫米 |
| 长度 | 5毫米 |
| 宽度 | 4毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 1（无限） |
| REACH状态 | 非REACH产品 |
低电量
低噪声
优秀的交流规格
高精度直流性能(AD8421BRZ)
输入保护至40V反电源
±2.5V至±18V双电源（5V至36V单电源）
增益通过单个电阻器设置（G=1至10,000）
医疗仪器
精密数据采集
麦克风前置放大
振动分析
多路输入应用
ADC驱动器

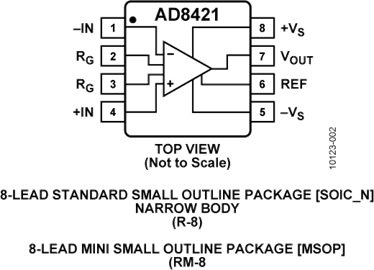

AD8421ARZ符号
AD8421ARZ脚印
AD8421ARZ封装
| 型号 | 制造商 | 品名 | 描述 |
| AD8421ARZ-RL | 亚德诺 | 仪表放大器 | 3内华达州/√Hz的低功耗3nV/√Hz |
| AD8421BRZ | 亚德诺 | 仪表放大器 | 25μV,35V/μs,10MHz,5V至36V,SOIC |
| AD8421BRZ | 亚德诺 | 放大器、缓冲器 | SOIC 8Pin |
