产品概述

产品型号

AD8345AREZ

描述

射频调制器 140MHZ-1GHZ 16TSSOP

分类

射频/中频和射频识别 射频调制器

制造商

ADI公司

电压 - 电源

2.7V ~ 5.5V

包装/箱

16-TSSOP(0.173",4.40mm 宽)外露焊盘

基本零件号

AD8345

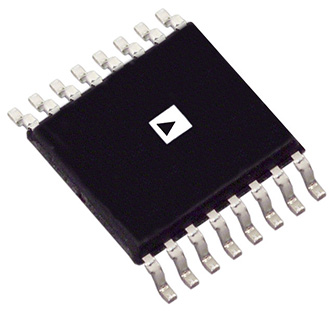

产品图片

AD8345AREZ

AD8345AREZ

规格参数

产品种类

调节器/解调器

零件状态

活性

类型

Modulator

调制格式

Quadrature

最大频率

1000 MHz

最小频率

140 MHz

技术

Si

最小工作温度

- 40 C

最大工作温度

+ 85 C

系列

AD8345

接口类型

LO

高度

1.2 mm

长度

5.1 mm

宽度

4.5 mm

封装

Tube

安装风格

SMD/SMT

封装 / 箱体

TSSOP-16

环境与出口分类

RoHS 状态

符合 ROHS3

湿气敏感度 (MSL)

3(168 小时)

特点

  • 2.5dBmP1dB在800MHz

  • -155dBm/Hz本底噪声

  • 0.5度RMS相位误差(IS95)

  • 0.2dB幅度平衡

  • 与AD8346和AD8349引脚兼容

应用领域

  • 射频通信

  • 无线

  • 通信和网络

引脚图

封装

AD8345AREZ封装

AD8345AREZ封装

AD8345AREZ推荐供应商 更多>

  • 产品型号
  • 供应商
  • 数量
  • 厂商
  • 封装/批号
  • 询价

AD8345AREZ资料 更多>

  • 型号
  • 描述
  • 品牌
  • 阅览下载

AD8345AREZ图片

AD8345AREZ

AD8345AREZ参数

  • 标准包装96
  • 类别RF/IF 和 RFID
  • 家庭RF 调制器
  • 系列-
  • 功能调制器
  • LO 频率250MHz ~ 1GHz
  • RF 频率140MHz ~ 1GHz
  • P1dB2.5dBm
  • 底噪-155dBm/Hz
  • 输出功率2dBm
  • 电流 - 电源78mA
  • 电源电压2.7 V ~ 5.5 V
  • 测试频率800MHz
  • 封装/外壳16-TSSOP(0.173",4.40mm)裸露焊盘
  • 包装管件
