AD8226ARMZ是一款低成本、宽电源范围的仪表放大器，只需一个外部电阻器即可将增益设置在1到1000之间，用于各种信号电压。对于双电源，AD8226ARMZ的工作电压范围为±1.35V至±18V;对于单电源，工作电压范围为2.2V至36V。与其它低成本、低功耗仪表放大器不同，AD8226ARMZ的最小增益为1，可以轻松处理±10V信号。凭借MSOP封装和125°C额定温度，AD8226ARMZ在紧凑的零气流设计中蓬勃发展。此器件有8芯MSOP和SOIC封装，完全适用于?40°C至+125°C操作。
| 制造商 | ADI公司 |
| 制造商产品编号 | AD8226ARMZ |
| 供应商 | ADI公司 |
| 描述 | IC INST AMP 1 电路 8MSOP |
| 类别 | 集成电路(IC)线性器件-放大器-仪器、运算放大器、缓冲放大器 |
| 包装 | 管件 |
| 工作温度 | -40°C~125°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 8-TSSOP，8-MSOP(0.118"，3.00mm宽) |
| 供应商器件封装 | 8-MSOP |
| 基本产品编号 | AD8226 |
AD8226ARMZ
| 零件状态 | 在售 |
| 放大器类型 | 仪表 |
| 电路数 | 1 |
| 输出类型 | 满摆幅 |
| 压摆率 | 0.6V/.s |
| -3db带宽 | 1.5兆赫 |
| 电流-输入偏置 | 20毫安 |
| 电压-输入补偿 | 100μV |
| 电流-供电 | 350μA |
| 电流-输出/通道 | 13mA |
| 电压-供电，单/双(±) | 2.2V~36V，±1.35V~18V |
| 箱/包 | MSOP |
| 引脚数 | 8 |
| 带宽 | 1.5兆赫 |
| 共模抑制比 | 105分贝 |
| 增益带宽积 | 1.5兆赫 |
| 输入偏置电流 | 27毫安 |
| 输入失调电压(Vos) | 200μV |
| 最大双电源电压 | 18伏 |
| 最高工作温度 | 125℃ |
| 最大电源电压 | 36伏 |
| 最小双电源电压 | 1.1伏 |
| 最低工作温度 | -40℃ |
| 最小电源电压 | 2.2V |
| 标称电源电流 | 325μA |
| 放大器数量 | 1 |
| 通道数 | 1 |
| 元素数 | 1 |
| 工作电源电流 | 400μA |
| 每通道输出电流 | 13mA |
| 反抗 | 800兆欧 |
| 压摆率 | 0.6V/.s |
| 电压增益 | 60分贝 |
| 高度 | 950微米 |
| 长度 | 3.2毫米 |
| 宽度 | 3.2毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 1(无限) |
| REACH状态 | 非REACH产品 |
| 无铅 | 无铅 |
| 辐射硬化 | 不 |
| 达到高度关注物质 | 无高度关注物质 |
高直流精度
增益由两个外部电阻设置
增强的EMI保护
±60nV/°C低失调漂移
91dB最小PSRR
±0.15%最大低增益误差
传感与仪表
工业
工业过程控制
桥式放大器
医疗器械便携式数据采集
多通道系统
AD8226ARMZ符号
AD8226ARMZ焊垫
AD8226ARMZ 3D模型

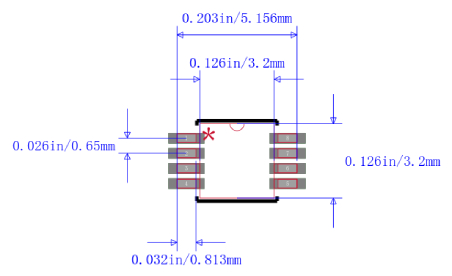

AD8226ARMZ封装
| 型号 | 制造商 | 品名 | 描述 |
| AD8221ARMZ | 亚德诺 | 仪表放大器 | 3V、5V、9V电源,0.172dB最大增益,轨到轨输出,8引脚 |
| AD8226ARMZ-R7 | 亚德诺 | 仪表放大器 | 芯片,仪器放大器,1.5MHZ,80DB,MSOP-8,整卷 |
| AD8226ARMZ-RL | 亚德诺 | 仪表放大器 | 宽电源电压范围，轨到轨输出仪表放大器 |
1.AD8226是什么?
AD8226是一款低成本、宽电源范围仪表放大器，仅需要一个外部电阻器即可将增益设置在1到1000之间。AD8226设计用于处理各种信号电压。宽输入范围和轨到轨输出允许信号充分利用电源轨。
2.仪表放大器是什么意思?
仪表放大器(有时简称为仪表放大器或InAmp)是一种配备输入缓冲放大器的差分放大器，无需输入阻抗匹配，因此该放大器特别适用于测量和测试设备。
