产品型号 | AD8022ARZ |
描述 | IC OPAMP VFB 2电路8SOIC |
分类 | 集成电路(IC)，线性-放大器-仪表，运算放大器，缓冲放大器 |
制造商 | ADI公司 |
打包 | 管 |
零件状态 | 活性 |
电压-电源，单/双(±) | 4.5V?26V，±2.25V?13V |
工作温度 | -40°C?85°C |
包装/箱 | 8-SOIC(0.154英寸，3.90mm宽度) |
供应商设备包装 | 8-SOIC |
基本零件号 | AD8022 |
AD8022ARZ
制造商包装说明 | 符合ROHS，MS-012AA，SOIC-8 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
功放类型 | 运算放大器 |
结构 | 电压反馈 |
平均偏置电流最大值(IIB) | 7.5 μA |
偏置最大电流(IIB)@ 25C | 5.0微安 |
共模抑制比 | 98.0分贝 |
频率补偿 | 是 |
输入失调电压最大值 | 6250.0 μV |
JESD-30代码 | R-PDSO-G8 |
JESD-609代码 | e3 |
负电源电压极限最大值 | -13.2伏 |
负电源电压标称(Vsup) | -2.5伏 |
功能数量 | 2 |
端子数 | 8 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | SOP |
包装等效代码 | SOP8，.25 |
包装形状 | 长方形 |
包装形式 | 小轮廓 |
峰值回流温度(℃) | 260 |
座高 | 1.75毫米 |
摆率标称 | 42.0 V/us |
最小摆率 | 30.0 V/us |
子类别 | 运算放大器 |
最大电源电流 | 12.2毫安 |
电源电压极限最大值 | 13.2伏 |
电源电压标称(Vsup) | 2.5伏 |
安装类型 | 表面贴装 |
技术 | 双极 |
温度等级 | 产业 |
终端完成 | 磨砂锡(Sn) |
终端表格 | 鸥翼型 |
端子间距 | 1.27毫米 |
终端位置 | DUAL |
时间@峰值回流温度最大值(秒) | 30 |
统一增益BW-Nom | 10000.0 kHz |
宽频 | 是 |
长度 | 4.9毫米 |
宽度 | 3.9毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
低功率放大器提供低噪声和低失真，非常适合xDSL调制解调器接收器
4mA/放大器低功耗
使用方便
更低的总噪声(与电流反馈放大器相比，输入电流噪声的贡献很小)
低噪音和低失真
200kHz时110dB SFDR
高速
0.1%，68ns稳定时间
高摆幅
1.5mV典型的低失调电压
信号处理
传感与仪器仪表

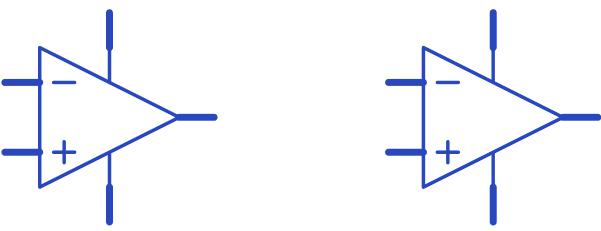

AD8022ARZ符号
AD8022ARZ脚印
