AD797ANZ是一款超低失真运算放大器，非常适合用作前置放大器。音频带宽中0.9nV/√Hz的低噪声和-120dB的低总谐波失真为AD797提供了麦克风和调音台前置放大器所需的宽动态范围。它具有出色的20V/μs压摆率和110MHz增益带宽，非常适合低频超声应用。超低噪声运算放大器还可用于需要最宽动态范围的红外(IR)和声纳成像应用。AD797的低失真和16位建立时间使其非常适合缓冲Σ-ΔADC的输入或高分辨率DAC的输出，尤其是当该器件用于地震检测或频谱分析仪等关键应用时。
产品型号 | AD797ANZ |
描述 | IC OPAMP GP 1 电路 8DIP |
类别 | 集成电路 (IC)，线性 - 放大器 - 仪表、运算放大器、缓冲放大器 |
制造商 | ADI公司 |
电压 - 电源，单/双 (±) | ±5V ~ 15V |
工作温度 | -40°C ~ 85°C |
包装/箱 | 8-DIP (0.300", 7.62mm) |
供应商设备包 | 8-PDIP |
基本零件号 | AD797 |
AD797ANZ
产品种类 | 传声器前置放大器 |
零件状态 | 活性 |
放大器类型 | 运算放大器 |
结构 | 电压反馈 |
平均偏置电流最大值 (IIB) | 3.0 微安 |
最大偏置电流 (IIB) @25C | 1.5 μA |
共模抑制比 | 120.0 分贝 |
共模抑制比-Min | 110.0 分贝 |
输入失调电压-最大值 | 180.0 μV |
JESD-30 代码 | R-PDIP-T8 |
JESD-609 代码 | e3 |
负电源电压限制-最大值 | -18.0 伏 |
负电源电压-Nom (Vsup) | -15.0 伏 |
功能数量 | 1 |
终端数量 | 8 |
压摆率标称 | 20.0 V/us |
压摆率-最小值 | 12.5V/us |
子类别 | 运算放大器 |
电源电流-最大 | 10.5 毫安 |
电源电压限制-最大值 | 18.0 伏 |
电源电压额定值 (Vsup) | 15.0 伏 |
安装方式 | 通孔 |
技术 | 双极 |
温度等级 | 工业 |
终端完成 | 哑光锡 (Sn) |
终端形式 | 通孔 |
终端间距 | 2.54 毫米 |
终端位置 | 双 |
单位增益 BW-Nom | 110000.0 kHz |
电压增益-最小值 | 1000000.0 |
高度 | 5.33 毫米 |
长度 | 9.27 毫米 |
宽度 | 7.62 毫米 |
包体材质 | 塑料/环氧树脂 |
包装代码 | DIP |
包等效代码 | DIP8,.3 |
包装形状 | 长方形 |
包装风格 | IN-LINE |
制造商包装说明 | 无铅，塑料，MS-001BA，DIP-8 |
RoHS 状态 | 符合 ROHS3 |
湿气敏感度 (MSL) | 1(无限制) |
1kHz时0.9nV/√Hz典型(1.2nV/√Hz最大值)输入电压噪声
50nVp-p输入电压噪声，0.1至10Hz
优异的交流特性
800ns到16位的建立时间(10V步长)
8MHz带宽(G=10)
280kHz20Vpp时的全功率带宽
优异的直流精度
80μV最大输入失调电压
50mA高输出驱动电流
专业音频前置放大器
IR、CCD和声纳成像系统
频谱分析仪
超声前置放大器
地震探测器
Σ-Δ型ADC/DAC缓冲器

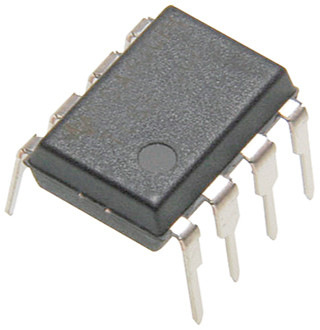

AD797ANZ封装
型号 | 制造商 | 品名 | 描述 |
AD797AN | ADI | 运算放大器 | 超低失真，超低噪声，DIP 250nA 1Channel 8Pin |
LM318N/NOPB | 德州仪器 | 运算放大器 | 单路，15 MHz，1个放大器，70V/μs，10V至40V，DIP，8引脚 |
LM301AN/NOPB | 德州仪器 | 运算放大器 | 单路，1个放大器，1MHz，0.5V/μs，10V至36V，DIP，8引脚 |
