产品型号 | AD7710ARZ |
描述 | 集成电路ADC 24BIT SIGMA-DELTA 24SOIC |
分类 | 集成电路(IC)，数据采集-模数转换器(ADC) |
制造商 | ADI公司 |
打包 | 管 |
零件状态 | 活性 |
电压-电源，模拟 | 5V?10V |
电压-电源，数字 | 5伏 |
工作温度 | -40°C?85°C |
包装/箱 | 24-SOIC(0.295英寸，7.50mm宽度) |
供应商设备包装 | 24-SOIC |
基本零件号 | AD7710 |
AD7710ARZ
制造商包装说明 | 无铅，MS-013AD，SOIC-24 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
转换器类型 | ADC，DELTA-SIGMA |
模拟输入电压-最小值 | -2.5伏 |
模拟输入最大电压 | 2.5伏 |
JESD-30代码 | R-PDSO-G24 |
JESD-609代码 | e3 |
线性最大误差(EL) | 0.003% |
负电源电压标称值 | -5.0伏 |
模拟输入通道数 | 2.0 |
位数 | 24 |
功能数量 | 1 |
端子数 | 24 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
输出位码 | 二进制，偏移二进制 |
输出格式 | SERIAL |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | SOP |
包装等效代码 | SOP24，.4 |
包装形状 | 长方形 |
包装形式 | 小轮廓 |
峰值回流温度(℃) | 260 |
采样保持/跟踪保持 | 采样 |
座高 | 2.65毫米 |
子类别 | 模数转换器 |
电源电压标称 | 5.0伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 产业 |
终端完成 | 磨砂锡(Sn) |
终端表格 | 鸥翼型 |
端子间距 | 1.27毫米 |
终端位置 | DUAL |
时间@峰值回流温度最大值(秒) | 30 |
长度 | 15.4毫米 |
宽度 | 7.5毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
●电荷平衡ADC
-24位无失码
-±0.0015%非线性度
●双通道可编程增益前端
-增益范围：1至128
-差分输入
●内置可编程滤波截止的低通滤波器
●读/写校准系数
●双向微控制器串行接口
●内部、外部基准电压选择
●单电源或双电源供电
●低功耗(典型值25 mW)，带省电模式(典型值7 mW)

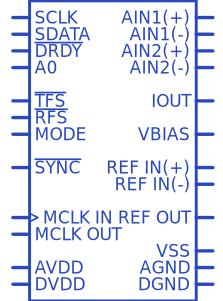

AD7710ARZ符号
AD7710ARZ脚印
