该装置是一个单整流器，提供低VF和良好的高电压温度稳定性。
| 制造商 | VISHAY |
| 型号 | 1N5819HW-7-F |
| 描述 | 二极管肖特基 40V 1A SOD123 |
| 分类 | 分立半导体产品,二极管-整流器-单 |
| 打包 | 卷带式(TR) |
| 安装类型 | 表面贴装 |
| 包装/案例 | SOD-123 |
| 供应商设备包 | SOD-123 |
| 工作温度 | -65°C~125°C |
| 基本产品编号 | 1N5819 |
1N5819HW-7-F
| 零件状态 | 在售 |
| 二极管类型 | 肖特基 |
| 工厂交货时间 | 21周 |
| 接触电镀 | 锡 |
| 引脚数 | 2 |
| 二极管元件材料 | 硅 |
| JESD-609代码 | e3 |
| 无铅代码 | 是的 |
| 终止次数 | 2 |
| 终止 | 贴片/贴片 |
| ECCN代码 | EAR99 |
| 最高工作温度 | 125°C |
| 最低工作温度 | -65°C |
| 附加功能 | 低功耗、自由轮转二极管 |
| 高温超导码 | 8541.10.00.80 |
| 电容 | 50pF |
| 子类别 | 整流二极管 |
| 电压-额定直流 | 40V |
| 最大功耗 | 450mW |
| 终端位置 | 双重的 |
| 终端形式 | 鸥翼 |
| 峰值回流温度(Cel) | 260 |
| 目前评级 | 1A |
| 电压-直流反向(Vr)(Max) | 40伏 |
| 电流-平均整流(Io) | 1A |
| 电压-正向(Vf)(Max)@If | 450毫伏@1安 |
| 速度 | 快速恢复=<500ns,>200mA(Io) |
| 电流-反向漏电流@Vr | 1毫安@40伏 |
| 电容@Vr,F | 60pF@4V,1MHz |
| 平均整流电流 | 1 |
| 目前评级 | 1 |
| 正向电流 | 1 |
| 正向电压 | 450毫伏 |
| 最大正向浪涌电流(Ifsm) | 25安 |
| 高度 | 1.25毫米 |
| 长度 | 2.85毫米 |
| 宽度 | 1.7毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3标准 |
| 湿度敏感度(MSL) | 1(无限制) |
| REACH状态 | REACH不受影响 |
极低VF
低存储变化，多数载流子传导
低功率损耗/高效率
用于低压、高频逆变器
自由旋转
极性保护应用
1N5819HW-7-F符号
1N5819HW-7-F焊垫

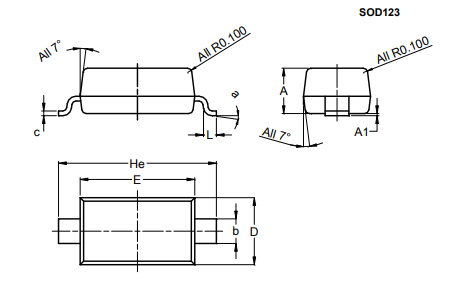

1N5819HW-7-F封装
| 型号 | 制造商 | 品名 | 描述 |
| 1N5819HW-7-F | 美台 | 肖特基二极管 | 1.0A表面贴装肖特基整流器 |
