冷却液温度传感器
阅读:7971时间:2016-09-29 10:08:52

    它安装在发动机缸体水套或冷却液管路中,与冷却液接触,用来检测发动机的冷却液温度。ECU收到该温度信号后修正喷油时间和点火时间。

原理

    发动机冷却液温度传感器细长的头部与冷却液接触,它的内部装有负温度系数的热敏电阻。如下图1所示,当发动机冷却液温度逐渐升高时,热敏电阻的阻值将逐渐下降,相反则增大,结果发动机冷却液温度发生变化时传感器的输出电压也相应变化。ECU接收冷却液温度传感器传来的信号后,对发动机的喷油时间和点火时间进行修正。

故障诊断与检测方法

    判断冷却液温度传感器工作是否正常,需要测量冷却液温度传感器的电阻值、信号电压值和电源电压值。现以桑塔纳2000GSi轿车的冷却液温度传感器为例,介绍其测量方法。

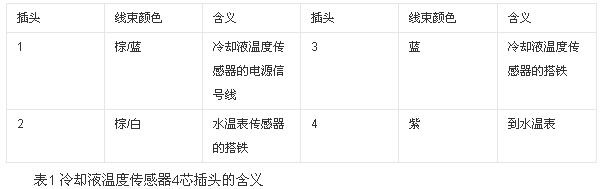

    桑塔纳2000GSi轿车的冷却液温度传感器(G62)与水温表传感器(G2)一起装在一个壳体内,安装在缸盖上水道上(图2,其电路图见图3)。冷却液温度传感器4芯插头1,2,3,4的含义见表1。

电阻的检测

    冷却水温度传感器的电阻检测可分为就车检测法和单件检查法两种方法。

    a. 就车检查法。

    点火开关置于OFF位置,拆卸冷却水温度传感器导线连接器,用数字式高阻抗万用表Ω档测试传感器THW和E2两端子间的电阻值(见图4)。其电阻值与温度的高低成反比。

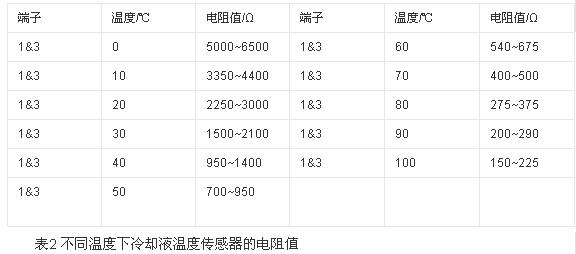

    b. 单件检查法。拔下冷却液温度传感器线束插头,然后从发动机上拆下冷却液温度传感器;将冷却液温度传感器置于烧杯的水中,加热杯中的水,同时用万用表Ω档测量在不同水温条件下水温传感器两接线端子间的电阻值,将测得的值与标准值相比较,见表2。如果不符合标准,则应更换水温传感器。见图5。
