● 数字式过电压继电器具有过电压保护功能，兼作数字式电压表。

　　● 工作原理：过电压动作输出类型为继电器，当被测电压正常时，输出继电器不动作，当被测电压超过过电压设定值时，输出继电器动作，动作回滞区间可调；面板有过电压指示灯，内部有过电压报警蜂鸣器。

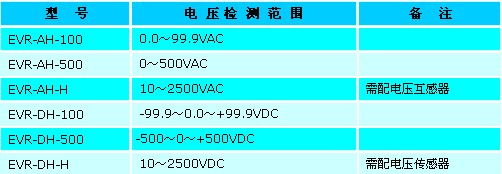

　　● 过电压整定值设置范围为测量范围，通过面板按键设置。

　　● 自动捕捉被测电压的值和最小值并显示。

　　● 过电压复位有自动和手动两种方式可选，面板有两种工作方式指示灯。

　　● 面板上面窗口显示被测的实际电压，下面为设置窗口，正常时显示过电压设置值。下面设置窗口和按钮配有护盖板。

　　● 产品的部分功能和参数可按用户要求定制。

　　● 电压测量误差范围：±0.5[%]/F.S

　　● 被测电压的频率为50/60Hz可选。

　　● 响应时间可调：30ms～3s。

　　● 输出继电器触点为1常开1常闭（带公共端），容量为7A/250VAC（或7A/30VDC）（阻性负载）。

　　● 标准辅助工作电源：75～265VAC或70～360VDC。（其他电源可定制）

　　● 使用环境-20～55℃，相对湿度10～85[%]。

　　● 功耗：≤4VA

　　● 安装尺寸: 外形尺寸：96 mm×48 mm×112mm, 开孔尺寸：91mm×45mm

　　工作于自动复位方式时，输出继电器的通断和被测电压变化的关系如下图所示，HI、LO为可调回滞区间，AB段为过电压保护区，输出继电器吸合,OA、BE段输出继电器释放。工作于手动复位方式，当电压高于HI时继电器吸合，电压低于HI时，按复位键继电器释放。

　　1.继电器使用前，需取去外壳，拔出机器，检查有无在运输中产生的损坏：如动片碰到磁板，游丝各圈相碰，动片轴上的摩擦等，为此，将继电器的指针整定在整定点上，用手将可动系统往磁板方向转动，然后放开，可动系统应当转回到原平衡位置直到止档，然后进行必要的调整和整定。

　　2.继电器在重新调整时，必须保证。

　　2.1 可动系统的轴向活动量在0.15～0.3mm之间。

　　2.2 动片与磁极间的气隙，应当保证继电器在规定的任何工作情况下，动片和磁板不得相碰。

　　2.3 具有动合触点和动断触点的继电器，在动作过程中，桥形触点不得同时接触一动合静触点和一动断静触点。

　　2.4 当指针由刻度值旋向最终刻度值时，游丝各圈不得相碰。

　　2.5 继电器动作时，桥形触点应当在静触点的中心线上滑动(公差±lmm)，动、静触点总气隙不小于2mm。

　　2.6 静触点和限制片之间的距离应不大于0.3mm。

　　2.7 在调整继电器的动作值时，最小整定值的调整主要是改变游丝反作用力的大小，整定值的调整，主要是改变动片和磁板间的气隙等。

　　2.8 不宜润滑继电器轴和轴承。

　　2.9不允许用砂纸或其它粗造材料清洁触点，宜用锋利的刀刃或清洁的细磨石清洁触点，然后用清洁的、柔软的布片擦干净，避免用手指接触点。
